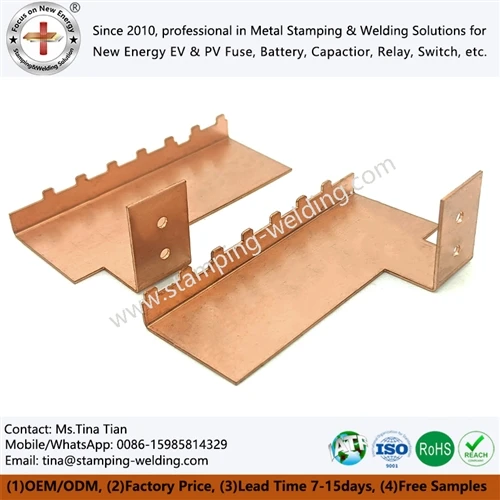

Gwida Tlesti għal EV Capacitor Busbar: Integrazzjoni ta 'Film Capacitors ma' Assemblaġġi Custom Busbar
Aug 18, 2026
Għal sistemi ta 'sewqan elettriku 800V, id-disinn Custom EV Capacitor Busbar għandu jikkontrolla l-induttanza tal-linja tal-kurrent -, ir-reżistenza tal-konnessjoni, id-distanza creepage u l-istress mekkaniku bejn il-kapaċitatur tal-film DC-Link u l-istadju tal-qawwa tal-inverter. Assemblaġġ tal-Link Busbar DC-inġinerija kif suppost tgħaqqad il-ġeometrija tal-kondutturi, l-insulazzjoni u l-proċessi ta' tgħaqqad f'mogħdija elettrika kkontrollata waħda.
DC-Assemblaġġ tal-Link Busbar: Disinn Elettriku għal Invertituri SiC 800V
Il-busbar DC-Link tgħaqqad il-kapaċitatur tal-film mal-istadju tal-iswiċċjar tal-inverter u ġġorr kurrent pulsat ta' frekwenza għolja-ġġenerat minn moduli tal-enerġija SiC. B'differenza minn bar sempliċi tar-ram ċatt, l-assemblaġġ għandu jkun iddisinjat madwar il-linja tal-kurrent kompluta.
Il-varjabbli ewlenin tal-inġinerija jinkludu:
- Ram C1100: konduttività elettrika tipikament ogħla minn 100% IACS fi gradi ittemprati xierqa.
- Inductance tal-linja baxxa: kondutturi laminati pożittivi/negattivi jistgħu jnaqqsu l-erja tal-linja manjetika.
- Reżistenza kkontrollata: uċuħ ta 'kuntatt u ġonot iwweldjati għandhom iżommu reżistenza elettrika stabbli.
- Creepage u clearance: l-ispazjar għandu jaqbel mal-vultaġġ DC, is-sistema ta 'insulazzjoni u r-rekwiżiti applikabbli tal-vettura.
- Densità tal-kurrent: il-wisa 'u l-ħxuna tal-kondutturi jintgħażlu skont il-kurrent RMS, il-kurrent tal-polz u ż-żieda fit-temperatura permissibbli.
Għal-swiċċ ta' SiC ta' frekwenza għolja, it-tnaqqis tad-distanza fiżika bejn il-mogħdijiet tal-kurrent 'il quddiem u r-ritorn huwa partikolarment importanti. Arranġament laminat kompatt jista 'jnaqqas l-inductance parassitika u l-overshoot tal-vultaġġ assoċjat matul avvenimenti ta' swiċċjar rapidu.
| Fattur tad-Disinn | Focus Inġinerija Tipika |
|---|---|
| Konduttur | C1100 / ram ta'-konduttività għolja |
| Pjattaforma tal-vultaġġ | Sistemi EV 400V / 800V |
| Kurrenti | Profil tal-kurrent kontinwu u tal-polz |
| Induttanza | Imminimizza l--erja tal-linja kurrenti |
| Insulazzjoni | Sistemi ta' film, iffurmati, miksija bi trab- jew kmiem |
| Kontroll dimensjonali | Ibbażat fuq interfaces inverter u capacitor |
-Ġeometrija tal-Busbar ta' Profil Baxxa u Kontroll tal-Vibrazzjoni
L-interface fiżika bejn il-kapaċitatur tal-film u l-inverter ħafna drabi jkollha spazju vertikali limitat. Busbar ta' profil baxx-tista' tnaqqas l-għoli tal-pakkett filwaqt li żżomm is-sezzjoni trasversali tal-konduttur meħtieġa.
Id-disinn normalment jgħaqqad qtugħ ta 'preċiżjoni, liwi, ittimbrar, tħaffir jew magni CNC. Iċ-ċanfrin tat-tarf jintuża fejn truf tar-ram li jaqtgħu jistgħu jagħmlu ħsara lill-insulazzjoni jew joħolqu konċentrazzjoni tal-kamp elettriku-lokali.
L-affidabbiltà mekkanika tiddependi wkoll fuq kif il-busbar hija mwaħħla mal-kapaċitatur u l-akkomodazzjoni tal-inverter. Riġidità eċċessiva tista 'tittrasferixxi vibrazzjoni u espansjoni termali direttament fit-terminali. Żoni ta 'liwi kkontrollati, punti ta' muntaġġ u interfaces konformi jgħinu biex jakkomodaw varjazzjoni dimensjonali waqt it-tħaddim tal-vettura.
Għal applikazzjonijiet EV, id-disinn għandu għalhekk jikkunsidra:
- Tolleranzi ta' l-interface ta' ±0.05 mm sa ±0.10 mm fejn meħtieġ mill-assemblaġġ.
- Espansjoni termali bejn ir-ram, il-housings tal-aluminju u l-komponenti tal-polimeru.
- Tagħbija tal-vibrazzjoni madwar ġonot imbarrati jew iwweldjati.
- Riskju ta' reżonanza kkawżat minn sezzjonijiet ta' konduttur mhux sostnuti.
- Spazju mill-housing tal-inverter u komponenti konduttivi li jmissu magħhom.
Teħtieġ DC-Link busbar kompatta għal pakkett ta' inverter ta' 800V?
Itlob EV Capacitor Busbar Reviżjoni DFM
Iwweldjar bil-lejżer u Tgħaqqid ultrasoniku għal Assemblaġġi tal-Busbar tar-ram
Il-metodu ta 'konnessjoni għandu effett dirett fuq ir-reżistenza, is-saħħa mekkanika u l-konsistenza tal-produzzjoni. Għal kondutturi tar-ram, l-iwweldjar bil-lejżer u l-iwweldjar ultrasoniku tal-metall huma t-tnejn vijabbli, iżda t-twieqi tal-proċess tagħhom huma differenti.
| Metodu ta' Għaqda | Vantaġġ Prinċipali | Konsiderazzjoni Prinċipali tal-Inġinerija |
|---|---|---|
| Iwweldjar bil-lejżer | Input tas-sħana preċiż u lokalizzat | Gap fil-ġogi, riflessività u kontroll tal-penetrazzjoni |
| Iwweldjar ultrasoniku | Tisħin bl-ingrossa baxx | Pressjoni tal-għodda, amplitudni u żona tal-weldjatura |
| Iwweldjar tar-reżistenza | Ħin taċ-ċiklu mgħaġġel | Id-distribuzzjoni tal-kurrent u l-użu tal-elettrodu |
| Konnessjoni bil-bolt | Servizz faċli | Ir-reżistenza tal-kuntatt u l-kontroll tat-torque |
L-iwweldjar bil-lejżer huwa adattat fejn il-ġeometrija tal-ġonta teħtieġ penetrazzjoni kkontrollata jew aċċess minn direzzjoni definita. L-iwweldjar ultrasoniku huwa utli għal komponenti tar-ram irqaq fejn l-espożizzjoni termali bl-ingrossa hija importanti li tiġi minimizzata.
Għall-kwalifika tal-produzzjoni, ir-reżistenza konġunta, il-forza tal-ġbid, is-sezzjoni trasversali u l-apparenza tal-weldjatura għandhom jiġu evalwati flimkien aktar milli jiddependu biss fuq spezzjoni viżwali. Cross-sezzjonijiet metallografiċi jistgħu jiżvelaw fużjoni mhux kompluta, vojt, penetrazzjoni eċċessiva u difetti interfacial li mhumiex viżibbli esternament.
Insulazzjoni u Inkapsulament għal Sistemi ta'-Vultaġġ Għoli DC-Link
Busbar tal-kapaċitatur EV għandu jiżola elettrikament il-kondutturi li jmissu magħhom filwaqt li jżomm l-istabbiltà dimensjonali taħt iċ-ċikliżmu tat-temperatura u l-vibrazzjoni. Skont l-arkitettura tal-pakkett, l-insulazzjoni tista 'tuża films dielettriċi laminati, kmiem tas-sħana-shrink sleeves, insulazzjoni ffurmata jew sistemi bbażati fuq l-epossi-.
L-għażla għandha tikkunsidra:
- Saħħa dielettrika tal-materjal ta 'insulazzjoni.
- Distanzi meħtieġa ta' creepage u tneħħija.
- Temperatura operattiva u ċikliżmu termali.
- Reżistenza għall-brix waqt l-assemblaġġ.
- Adeżjoni u stabbiltà dimensjonali.
- Kompatibbiltà ma 'likwidu li jkessaħ, żejt u fluwidi oħra tal-karozzi.
Għal xi assemblaġġi, l-insulazzjoni u l-inkapsulament huma kkombinati wara l-iwweldjar biex jipproteġu żoni konduttivi esposti. Il-proċess ta' inkapsulament għandu jevita vojt madwar l-interfaces ta'-vultaġġ għoli minħabba li l-arja maqbuda tista' tnaqqas il-marġni dielettriku u toħloq stress elettriku lokalizzat.
Għal pjattaforma 800V, id-disinn tal-insulazzjoni għandu jiġi vvalidat skont il-vultaġġ attwali tas-sistema, il-livell tat-tniġġis, il-grupp tal-materjal, il-kundizzjonijiet ambjentali u l-istandards tal-karozzi applikabbli aktar milli tagħżel ħxuna tal-insulazzjoni bbażata fuq il-vultaġġ biss.
800V SiC Drive Applikazzjonijiet: Mill-Prototip għall-Produzzjoni tal-Massa
Il-bidla lejn arkitetturi ta' 800V u apparati ta' swiċċjar tas-SiC iżżid it-talbiet elettriċi u mekkaniċi mqiegħda fuq il-konnessjoni DC-Link.
Arkitettura tipika tpoġġi l-kapaċitatur tal-film qrib it-terminali DC tal-inverter biex tqassar il-linja ta' kurrent għoli-. Il-ġeometrija tal-busbar imbagħad issegwi l-pożizzjoni tat-terminal tal-kapaċitatur, l-arranġament tat-terminal tal-inverter u l-ispazju tad-djar disponibbli.
Fornitur tal-Film Capacitor Copper Busbar lest għall-produzzjoni-għalhekk għandu jkun kapaċi jappoġġa aktar minn fabbrikazzjoni tar-ram. Ix-xogħol ta' inġinerija jista' jinkludi:
- Reviżjoni tat-tpinġija 2D/3D għal konflitti ta 'interface u approvazzjoni.
- Analiżi DFM għal operazzjonijiet ta 'liwi, magni u tgħaqqad.
- Produzzjoni ta' prototipi għal validazzjoni elettrika u mekkanika.
- Żvilupp tal-parametri tal-iwweldjar u spezzjoni konġunta.
- Validazzjoni tal-insulazzjoni skont ir-rekwiżiti finali tas-sistema.
- Spezzjoni dimensjonali bl-użu ta' CMM jew gauges apposta.
- Kontroll tal-proċess għat-tranżizzjoni minn prototip għal produzzjoni ripetuta.
Għall-fornituri tal-VE tal-Livell 1 u tal-Livell 2, il-pakkett tal-produzzjoni jista' jeħtieġ ukoll ċertifikati tal-materjal, mapep tal-fluss tal-proċess, pjanijiet ta' kontroll, rekords tal-ispezzjoni u dokumentazzjoni PPAP.
Kriterji ta' Għażla Ewlenin għal Fornitur ta' Busbar tal-Kondensatur EV
Meta jakkwistaw anEV Capacitor BusbarTimijiet ta 'soluzzjoni, akkwist u inġinerija apposta għandhom jevalwaw il-proċess tal-manifattura flimkien mad-disinn elettriku.
Fornitur xieraq għandu juri:
- L-ipproċessar tar-ram C1100 u t-traċċabilità tal-materjal.
- Qtugħ ta 'preċiżjoni, liwi u magni CNC.
- Ram-għal-ram u kapaċità ta' wweldjar-metalli differenti fejn meħtieġ.
- Kontroll tal-proċess ta 'insulazzjoni u inkapsulament.
- Spezzjoni dimensjonali CMM għal interfaces kritiċi.
- Reżistenza elettrika u ttestjar dielettriku.
- Prototip u kapaċità ta' produzzjoni-massa.
- ISO 9001 jew IATF 16949 kapaċità ta' sistema ta' kwalità-meta meħtieġ.
- Appoġġ ta 'dokumentazzjoni PPAP għal programmi tal-karozzi.
Il-kapaċità tal-fornitur li jikkontrolla l-katina kollha tal-manifattura hija partikolarment importanti meta l-busbar ikun fih diversi operazzjonijiet integrati. Is-separazzjoni tal-ipproċessar tar-ram, l-iwweldjar u l-insulazzjoni fost fornituri multipli tista 'żżid ir-riskji tal-interface matul l-iżvilupp u l-produzzjoni ta' żieda-.
FAQ
Q: Liema grad tar-ram huwa komunement użat għall-busbars tal-capacitor EV?
A: C1100 ram pur huwa komunement magħżul fejn konduttività elettrika għolja hija meħtieġa. L-għażla finali tal-materjal tiddependi fuq il-konduttività, ir-rekwiżiti mekkaniċi, il-kundizzjonijiet tal-iffurmar, it-trattament tal-wiċċ u l-ispeċifikazzjoni tad-disinn elettriku tal-klijent.
Q: Kif tista' DC-Link busbar tnaqqas l-induttanza parassitika?
A: L-approċċ primarju huwa li tnaqqas iż-żona fiżika tal-linja billi tpoġġi kondutturi pożittivi u negattivi qrib xulxin. Strutturi ta 'kondutturi laminati jew spazjati mill-qrib jistgħu jnaqqsu l-konnessjoni tal-fluss manjetiku u l-overshoot tal-vultaġġ waqt swiċċjar mgħaġġel tas-SiC.
Q: Liema proċess ta 'għaqda huwa adattat għall-busbars tal-kapaċitatur tar-ram?
A: L-iwweldjar bil-lejżer, l-iwweldjar ultrasoniku, l-iwweldjar tar-reżistenza u l-irbit mekkaniku kollha jistgħu jintużaw. L-għażla tiddependi fuq il-ħxuna tar-ram, il-ġeometrija tal-ġonta, il-miri tar-reżistenza elettrika, l-aċċess disponibbli u s-saħħa mekkanika meħtieġa.
Q: Jista 'bar capacitor EV jiġi personalizzat għal sistemi 800V?
A: Iva. Il-ħxuna tal-konduttur, il-wisa ', il-ġeometrija tal-liwi, il-pożizzjoni terminali, l-istruttura tal-insulazzjoni u l-karatteristiċi tal-immuntar jistgħu jiġu ddisinjati madwar l-interfaces tal-kapaċitatur u tal-inverter. It-tneħħija elettrika u r-rekwiżiti termali għandhom jiġu vverifikati waqt ir-reviżjoni tal-inġinerija.
Q: Liema dokumenti huma normalment meħtieġa għall-produzzjoni tal-busbars tal-karozzi?
A: Proġetti tal-karozzi jistgħu jeħtieġu ċertifikati materjali, rekords ta 'spezzjoni dimensjonali, fluss tal-proċess, PFMEA, pjanijiet ta' kontroll, studji ta 'kapaċità u dokumentazzjoni PPAP. Il-livell ta 'sottomissjoni eżatt jiddependi fuq ir-rekwiżiti tal-kwalità tal-klijent.
Ikkuntattjana
Għal sistemi ta' drajv EV 800V, aqsam it-tqassim tal-busbar tiegħek, l-interface tal-kapaċitatur, u r-rekwiżiti elettriċi biex tevalwa d-disinn tal-konnessjoni DC-Link it-tajjeb.
