Mill-Aluminju għal Komponenti ta' Preċiżjoni: Għaliex Hemm Enfasi Żieda fuq il-Materjal-Sinerġija tal-Istruttura fil-Kessings Priżmatiċi tal-Batterija tal-litju?

Bl-iżvilupp ta 'vetturi tal-enerġija ġodda u sistemi ta' ħażna tal-enerġija, batteriji tal-litju-priżmatiċi qed jintużaw dejjem aktar. Meta mqabbla maċ-ċelloli ċilindriċi u tal-borża, iċ-ċelloli priżmatiċi għandhom struttura regolari, użu għoli ta 'spazju, u faċilità ta' integrazzjoni tal-modulu. Il-kanupew priżmatiku tal-batterija tal-litju-jew il-pjanċa tal-kopertura-li tinsab fin-naħa ta 'fuq taċ-ċellula jservi bħala komponent kritiku li jgħaqqad l-intern taċ-ċellula ma' sistemi elettriċi esterni u mekkaniżmi ta 'sikurezza.



Meta l-ewwel tiltaqa 'ma' pjanċa tal-kopertura tal-batterija, wieħed jista 'faċilment jiżbaljaha għal għatu sempliċi tal-metall ittimbrat. Fir-realtà, madankollu, pjanċi moderni tal-kopertura tal-batterija tal-litju priżmatiċi evolvew minn partijiet bażiċi tal-folja tal-metall f'assemblaġġi ta 'preċiżjoni li jintegraw is-siġillar, konnessjoni elettrika, serħan tal-pressjoni tas-sigurtà, portijiet tal-mili tal-elettroliti u funzjonijiet ta' pożizzjonament tal-assemblaġġ.

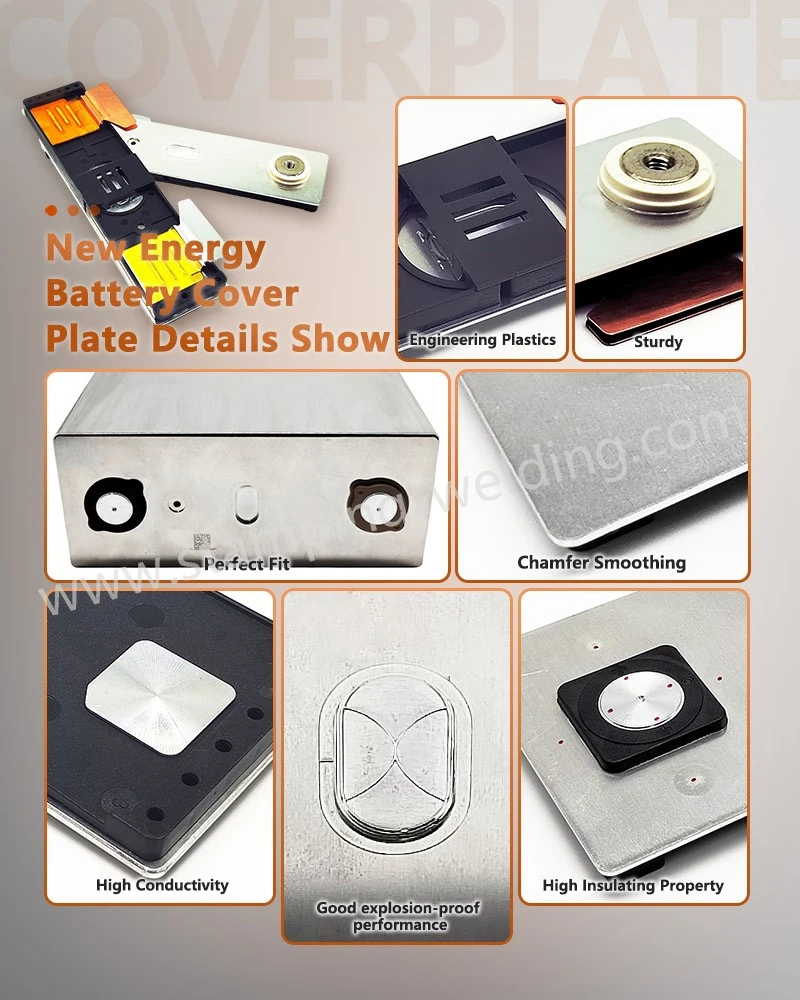

Strutturalment, assemblaġġ tipiku tal-pjanċa tal-kopertura tal-batterija prismatika jinkludi l-korp tal-pjanċa tal-kopertura, terminali pożittivi u negattivi, strutturi ta 'insulazzjoni, siġilli, port tal-mili tal-elettroliti, u mekkaniżmu ta' ħelsien tal-pressjoni tas-sigurtà. Speċifikazzjonijiet tekniċi għall-batteriji tal-litju priżmatiċi tipikament jelenkaw komponenti bħall-pjanċa tal-għatu, terminali tal-elettrodu, pjanċa iżolanti, u pjanċa terminali, flimkien mal-toqba tal-mili tal-elettrolit u l-istruttura ta 'ħelsien tal-pressjoni tas-sigurtà.





Għal pakketti ta 'batteriji tal-litju priżmatiċi, l-għażla tal-materjal għandha l-ewwel tindirizza l-kwistjoni tal-piż. Vetturi tal-enerġija ġodda jeħtieġu medda ta 'sewqan akbar u prestazzjoni ta' qawwa ogħla f'limiti stretti tal-piż tal-vettura; konsegwentement, il-komponenti strutturali tal-batterija ma jistgħux sempliċement jiżdiedu fil-piż mingħajr restrizzjoni. L-aluminju huwa kkaratterizzat minn densità baxxa, kif ukoll konduttività u formabbiltà elettrika u termali eċċellenti, li jagħmilha tajjeb-adattat għall-użu f'kisi ta 'ċelluli ta' batteriji priżmatiċi u strutturi tal-pjanċa tal-kopertura.



Madankollu, ir-rekwiżiti materjali għall-pjanċi tal-kopertura tal-batterija jmorru lil hinn mill-prinċipju sempliċi ta '"lighter huwa aħjar." Il-pjanċi tal-kopertura jgħaddu minn stampar, ippanċjar u formazzjoni, segwiti minn assemblaġġ u wweldjar; konsegwentement, il-materjal għandu jilħaq bilanċ bejn is-saħħa, id-duttilità, l-istabbiltà dimensjonali u l-proċessabbiltà. Jekk il-materjal huwa artab wisq, tista 'sseħħ deformazzjoni sinifikanti waqt l-ittimbrar; jekk il-proprjetajiet tal-materjal huma inkompatibbli mal-proċess tal-iwweldjar, l-operazzjonijiet ta 'twaħħil sussegwenti jistgħu jsiru aktar diffiċli. Għalhekk, l-għażla ta 'materjal għall-pjanċi tal-kopertura tal-batterija hija effettivament parti integrali kemm tad-disinn tal-prodott kif ukoll tal-proċess tal-manifattura.





Il-pjanċi tal-kopertura tal-batterija tipikament għandhom żoni funzjonali multipli b'rekwiżiti distinti. Pereżempju, iż-żona tal-immuntar tat-terminal teħtieġ il-formazzjoni preċiża ta 'toqob u karatteristiċi ta' pożizzjonament; it-truf iridu jiżguraw li jkun tajjeb mal-casing tal-batterija tal-aluminju; iż-żona tal-mili tal-elettroliti teħtieġ flatness speċifika u preċiżjoni dimensjonali; u ż-żona ta' ħelsien tal-pressjoni tas-sikurezza-għandha tinkorpora struttura speċifika "imdgħajfa" iddisinjata għall-prestazzjoni tas-sikurezza. Dawn iż-żoni mhux neċessarjament jaqsmu rekwiżiti identiċi tal-iffurmar. Għalhekk, l-għażla tal-materjal għandha tqis l-istruttura ġenerali tal-prodott, fatturi ta 'bilanċ bħal elongazzjoni, springback, uniformità tal-ħxuna, u stabbiltà tal-ittimbrar.



Il-konsistenza bejn il-lottijiet tal-materjal hija wkoll kruċjali għall-produzzjoni tal-massa. Varjazzjonijiet sinifikanti fil-proprjetajiet bejn lottijiet tal-istess materjal jistgħu jwasslu għal inkonsistenzi fid-dimensjonijiet ittimbrati, imġieba ta 'springback, u prestazzjoni sussegwenti tal-iwweldjar. Konsegwentement, proċess ta 'manifattura tal-pjanċa tal-kopertura tal-batterija verament matur imur lil hinn mill-kontroll sempliċi ta' "preċiżjoni tad-die"; jeħtieġ il-ġestjoni integrata tal-istabbiltà tal-materjal, id-disinn tad-die, u l-parametri tal-ittimbrar.





Peress li ċ-ċellula tal-batterija fiha assemblaġġi ta 'elettrodu u elettrolit, għandu jiġi ffurmat siġill stabbli bejn il-pjanċa tal-qoxra u l-kisi. Dan ifisser li t-tarf tal-pjanċa tal-qoxra jservi mhux biss bħala punt ta 'konnessjoni mekkanika iżda wkoll bħala pedament kritiku għall-weldjatura tas-siġillar sussegwenti. Warping sinifikanti, deformazzjoni, jew devjazzjonijiet dimensjonali fit-tarf jistgħu jikkompromettu t-twaħħil bejn il-pjanċa tal-kopertura u l-kisi, li mbagħad jaffettwa l-proċess tal-iwweldjar. Konsegwentement, id-dimensjonijiet mekkaniċi tal-pjanċa tal-kopertura ma jistgħux jitqiesu b'mod iżolat.



Minn perspettiva ta 'inġinerija, fatturi bħall-flatness tal-pjanċa tal-kopertura, il-ġeometrija tat-tarf, id-dimensjonijiet taż-żona tal-welding, u t-twaħħil mal-casing għandhom jitqiesu b'mod olistiku.





L-enerġija elettrika ġġenerata fiċ-ċellula tal-batterija għandha fl-aħħar mill-aħħar toħroġ permezz ta 'terminals esterni. Konsegwentement, terminali pożittivi u negattivi huma tipikament integrati fl-assemblaġġ tal-pjanċa tal-kopertura. Dawn it-terminals iservu mhux biss funzjoni konduttiva iżda għandhom ukoll jissodisfaw ir-rekwiżiti għall-iffissar mekkaniku u l-insulazzjoni elettrika. F'konfigurazzjoni tipika, it-terminali tal-elettrodu jgħaddu minn fetħiet fil-pjanċa tal-qoxra u jżommu l-iżolament elettriku meħtieġ mill-pjanċa permezz ta 'komponenti iżolanti jew strutturi tas-siġillar. Il-letteratura tal-privattivi disponibbli pubblikament tiddeskrivi b'mod ċar ir-relazzjonijiet bejn it-terminals, il-pjanċa tal-qoxra, u l-istrutturi ta 'insulazzjoni.



Huwa għalhekk li pjanċa tal-kopertura tal-batterija ma tistax titqies sempliċement bħala folja tal-metall stampata sempliċi. Il-korp tal-pjanċa tal-kopertura huwa komponent tal-metall strutturali, filwaqt li t-terminali huma komponenti elettriċi funzjonali; it-tnejn għandhom jiġu mmuntati b'mod preċiż biex jiffurmaw unità kompluta.





F'kundizzjonijiet anormali, batteriji tal-litju-jone jistgħu jiġġeneraw gass u jesperjenzaw żieda fil-pressjoni interna; konsegwentement, ċelluli priżmatiċi tipikament jeħtieġu mekkaniżmu dedikat ta' ħelsien mill-pressjoni-. Dawn l-istrutturi tas-sigurtà huma ġeneralment iddisinjati bħala "żoni mdgħajfa" jew komponenti speċifiċi b'karatteristiċi ta' attivazzjoni definiti. Għandhom jibqgħu ssiġillati waqt it-tħaddim normali iżda jipprovdu passaġġ ikkontrollat ​​għar-rilaxx tal-gass meta l-pressjoni interna tilħaq il-limitu tad-disinn.



Il-privattivi għal batteriji priżmatiċi jiżvelaw li l-istrutturi ta' ħelsien tal-pressjoni ta' sikurezza-jistgħu jinstabu jew fuq il-pjanċa tal-qoxra jew il-kisi tal-batterija, billi jużaw żoni mdgħajfa ddisinjati apposta biex jiffaċilitaw ir-rilaxx tal-pressjoni. Għalhekk, matul il-fażi tad-disinn tal-pjanċa tal-kopertura, iż-żona ta 'ħelsien mill-pressjoni-ma tistax tiġi evalwata biss fuq il-fattibilità tal-proċess tal-ittimbrar; kunsiderazzjonijiet għandhom jintegraw ukoll ir-rekwiżiti tas-sikurezza taċ-ċelluli u l-proċessi ta' manifattura downstream.





L-elettrolit huwa komponent vitali tal-batteriji tal-litju-jone, u l-produzzjoni ta 'ċelluli priżmatiċi teħtieġ interface dedikat għall-injezzjoni tal-elettroliti. Konsegwentement, il-pjanċa ta' kopertura għandha tinkorpora struttura ta' mili indikata. Ladarba l-proċess tal-mili jitlesta, il-port tal-injezzjoni jeħtieġ issiġillar finali.



Dejta disponibbli pubblikament dwar strutturi priżmatiċi tal-batteriji tindika li l-elettrolit jiġi injettat fiċ-ċellula minn toqba fil-pjanċa tal-qoxra, li sussegwentement tiġi ssiġillata. Mill-perspettiva tad-disinn tal-prodott, it-tqegħid tat-toqba tal-mili mhux biss jaffettwa l-ispazju operattiv għat-tagħmir tal-produzzjoni iżda jeħtieġ ukoll konsiderazzjoni tal-proċess ta 'siġillar sussegwenti u t-tqassim strutturali ġenerali tal-prodott lest.





Għal fornituri speċjalizzati tal-komponenti tal-batterija, l-isfida reali tinsab mhux biss fl-għażla ta 'liga tal-aluminju, iżda fid-determinazzjoni:

Jista 'l-materjal jikseb b'mod affidabbli l-istruttura fil-mira?

Tista' l-istruttura tiġi prodotta bil-massa-bl-użu ta' għodda eżistenti?

Il-pjanċa tal-kopertura stampata se tissodisfa r-rekwiżiti tal-iwweldjar?

L-assemblaġġ tat-terminal se jibqa 'stabbli?

Tista' l-istruttura ta' ħelsien tal-pressjoni tas-sigurtà-tiġi mmanifatturata b'mod konsistenti?



Dawn il-mistoqsijiet fl-aħħar mill-aħħar jindikaw prinċipju wieħed: l-għażla tal-materjal ma tistax tiġi divorzjata mill-proċessi tal-manifattura, u lanqas id-disinn strutturali ma jista 'jiġi sseparat mill-proprjetajiet materjali. Dan huwa preċiżament għaliex il-kaxex tal-batterija tal-aluminju moderni jenfasizzaw dejjem aktar DFM (Disinn għall-Manifattura).





Pjanċa ta' kopertura-iddisinjata tajjeb tippermetti integrazzjoni funzjonali akbar fl-ispazju limitat taċ-ċellula tal-batterija. Pereżempju, il-konsolidazzjoni tat-terminals, il-port tal-mili tal-elettroliti, u l-mekkaniżmi ta 'sikurezza fir-reġjun ta' fuq inaqqas in-numru ta 'komponenti strutturali addizzjonali. Barra minn hekk, tqassim terminali ottimizzat jiffaċilita l-installazzjoni sussegwenti tal-busbars.



Fil-kuntest tal-batteriji tal-enerġija, dan id-disinn jippromwovi arranġament taċ-ċelluli kompatti u jissimplifika l-istrutturi ta 'konnessjoni interna tal-modulu.



Għal sistemi ta 'ħażna ta' enerġija, il-forma prismatika regolari tiffaċilita l-assemblaġġ modulari ta 'ċelluli multipli.



Konsegwentement, id-disinn tal-pjanċa tal-qoxra jservi mhux biss iċ-ċellula individwali iżda jinfluwenza wkoll id-disinn strutturali tal-moduli u l-pakketti tal-batteriji sussegwenti.





Hekk kif vetturi tal-enerġija ġodda u batteriji tal-ħażna tal-enerġija jevolvu lejn livelli ogħla ta 'integrazzjoni, il-pjanċa tal-kopertura tal-batterija tal-enerġija m'għadhiex komponent sempliċi u waħdu. Huwa jservi bħala interface li jgħaqqad diversi sistemi:



Fuq naħa waħda, tikkonnettja mat-tabs interni u l-istrutturi tal-ġbir tal--kurrent taċ-ċellula tal-batterija;



Min-naħa l-oħra, jgħaqqad ma 'busbars esterni u sistemi elettriċi;



Fl-istess ħin, tifforma siġill mekkaniku mal-akkomodazzjoni tal-batterija;



U jwettaq funzjonijiet kritiċi ta 'sikurezza.



Dan jimplika li d-disinn tal-pjanċa tal-qoxra għandu jiġi avviċinat b'moħħ iċ-ċellula tal-batterija kollha. Għall-manifatturi tal-batteriji, l-għażla ta 'fornitur b'kapaċitajiet li jkopru l-iżvilupp tal-materjal, ittimbrar, assemblaġġ terminali, iwweldjar u spezzjoni jista' jimminimizza kwistjonijiet ta 'integrazzjoni tal-proċess li spiss jinqalgħu meta jittrattaw ma' bejjiegħa multipli.





Bħalissa, dawn il-pjanċi tal-kopertura jintużaw primarjament f'batteriji tal-enerġija għal vetturi tal-enerġija ġodda (NEVs), batteriji tal-ħażna tal-enerġija, u batteriji oħra tal-litju-priżmatiċi.



L-applikazzjonijiet f'vetturi tal-enerġija ġodda jipprijoritizzaw il-piż, l-effiċjenza fl-ispazju, ir-reżistenza għall-vibrazzjoni, u l-istabbiltà operattiva fit-tul-.

L-applikazzjonijiet tal-ħażna tal-enerġija, sadanittant, jagħmlu enfasi akbar fuq il-prestazzjoni f'ambjenti operattivi fit-tul-, l-affidabbiltà tas-siġillar, u l-konsistenza tal-lott.



Id-dimensjonijiet speċifiċi, it-tqassim tat-terminali, l-istrutturi tas-sigurtà, u l-ispeċifikazzjonijiet tal-materjal jistgħu jvarjaw skont ix-xenarju tal-applikazzjoni.



Konsegwentement, il-pjanċi tal-kisi tal-batteriji tal-litju-jone huma l-aħjar żviluppati bħala komponenti strutturali personalizzati aktar milli sempliċement akkwistati skont speċifikazzjonijiet fissi,-off-the-shelf.
