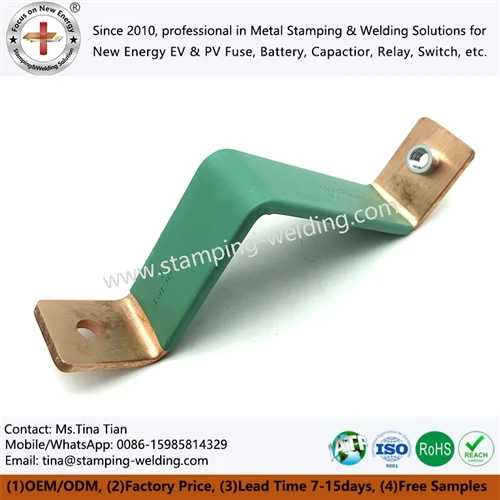

Konnetturi ta' espansjoni tar-ram flessibbli ta' kurrent għoli-għall-elettrolizzaturi u t-tidwib tqil

Busbar tal-elettrolizzatur 5000A + ma jistax jiġi ttrattat bħala konduttur tar-ram riġidu meta ċ-ċikliżmu termali ripetut ibiddel id-distanza bejn terminali fissi. Ġonta ta 'espansjoni tar-ram flessibbli mibnija minn fuljetti tar-ram irqaq tassorbi moviment assjali filwaqt li żżomm mogħdija tal-kurrent ta' reżistenza baxxa-; L-iwweldjar tad-diffużjoni molekulari jista 'jingħaqad ma' fuljetti tar-ram ta '0.1mm mingħajr fluss tal-ibbrejżjar jew istann. Għal elettrolizzaturi ta '-kurrent għoli u tagħmir tat-tidwib tqil, il-mira tad-disinn mhix il-flessibbiltà waħedha, iżda r-reżistenza kkontrollata, id-densità tal-kurrent, iż-żieda fit-temperatura, l-ivvjaġġar mekkaniku u l-integrità konġunta.





























































It-telf elettriku ta' konnessjoni ta'-kurrent għoli ġej:

P = I²R

F'5000 A, anke reżistenza ta '20 μΩ tipproduċi madwar 500 W ta' sħana fil-konnessjoni. Dan jagħmel il-waqgħa fil-vultaġġ tal-livell millivolt-u r-reżistenza tal-livell mikro{-ohm-varjabbli tad-disinn rilevanti aktar milli oġġetti ta' spezzjoni sekondarji.



5000A + Mogħdijiet kurrenti u 100% IACS Konduttività tar-ram

Għal sistemi ta 'elettrolizzatur DC ta'-kurrent għoli, ir-ram ġeneralment jintgħażel minħabba li ram elettriku ta'-purità għolja jipprovdi konduttività għolja ħafna u jappoġġja mogħdijiet ta 'kurrent kompatti.



Parametru	Konsiderazzjoni tipika ta' inġinerija
Klassifikazzjoni kurrenti	5000 A+ kontinwu jew speċifiku għall-applikazzjoni
Materjal tar-ram	C1100 / ram ta'-konduttività għolja
Konduttività	Sa madwar 100% IACS għal materjal C1100 adattat
Ħxuna tal-fojl	0.1 mm għal kull saff tal-fojl
Struttura konġunta	Folji multipli tar-ram paralleli
Funzjoni ewlenija	Kumpens ta 'espansjoni termali u trasferiment kurrenti
Telf elettriku	Iddeterminat mir-reżistenza, iż-żona ta 'kuntatt, u d-distribuzzjoni tal-kurrent
Spezzjoni	Verifiki dimensjonali, reżistenza elettrika, u integrità tal-weldjatura



Struttura ta' fojl b'ħafna-saffi tqassam it-tensjoni mekkanika fuq bosta saffi irqaq tar-ram. Minflok ma ġġiegħel bar tar-ram riġida biex tassorbi l-ispostament termali, il-fuljetti individwali flex b'mod indipendenti.



Dan huwa partikolarment rilevanti għal munzelli tal-elettrolizzaturi, konnessjonijiet tar-rettifikaturi, sistemi DC bus, u tagħmir tal-forn ta'-kurrent għoli fejn it-temperatura tal-konduttur tista' tinbidel b'mod sinifikanti bejn l-istartjar, it-tħaddim stabbli u l-għeluq.



Fojls tar-ram ta '0.1mm u Iwweldjar ta' Diffużjoni Molekulari Mingħajr Fluss

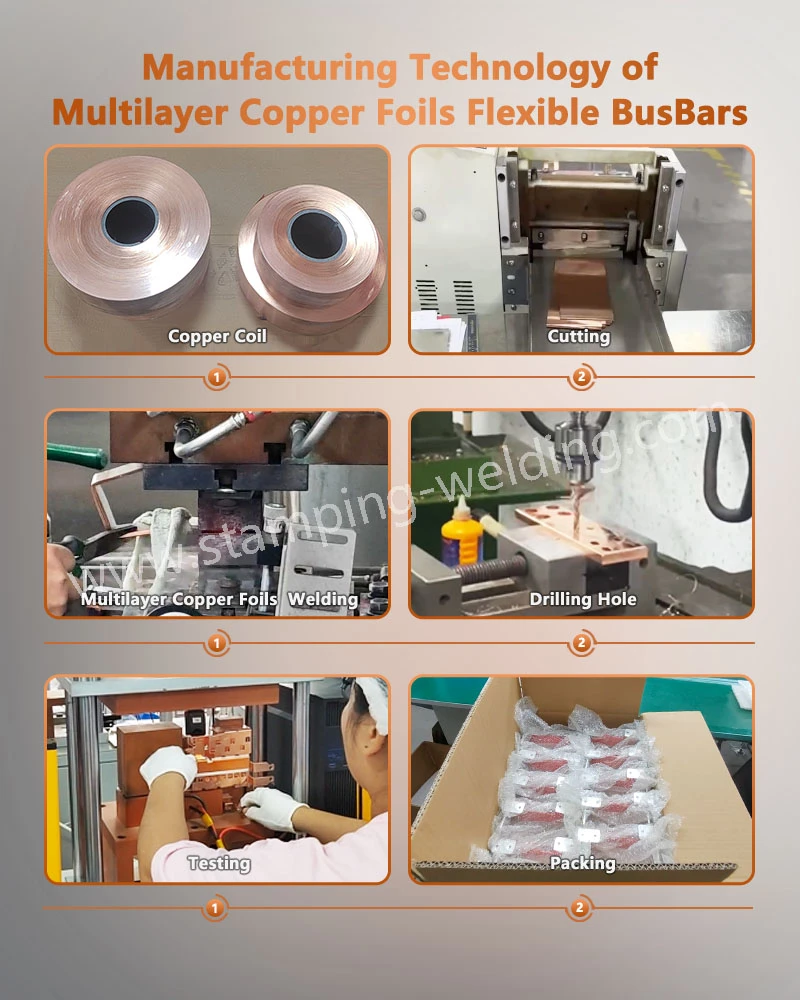

Shunt tar-ram iwweldjat tad-Diffusion juża fuljetti tar-ram f'munzelli li huma magħqudin permezz ta 'pressjoni kkontrollata u enerġija termali. L-għan huwa li tinħoloq rabta metallurġika madwar l-interface tal-fojl aktar milli tiddependi fuq istann separat jew liga tal-ibbrejżjar.



Għal fojl tar-ram ta '0.1mm, il-kontroll tal-proċess isir importanti minħabba li l-fojl huwa rqiq biżżejjed għall-kundizzjoni tal-wiċċ, flatness, distribuzzjoni tal-pressjoni, u ossidazzjoni biex jinfluwenzaw l-interface magħquda.



Proċess ta' wweldjar ta' diffużjoni kkontrollata normalment jikkunsidra:

Purità tar-ram u konduttività elettrika
Ħxuna tal-fojl u għadd ta 'saff
Indafa tal-wiċċ qabel ma tgħaqqad
Pressjoni ta' kuntatt madwar iż-żona sħiħa tat-twaħħil
It-temperatura tal-iwweldjar u l-ħin tal-waqfa
Deformazzjoni lokali tal-munzell tal-fojl
Formazzjoni ta' ossidu waqt it-tisħin
Kontinwità ta'-żona marbuta
Reżistenza elettrika wara l-iwweldjar
Saħħa mekkanika u mġiba ta 'għeja



Il-konnessjoni li tirriżulta ma fiha l-ebda saff ta 'istann konvenzjonali li jista' jintroduċi interface elettriku jew termali addizzjonali.



Għal applikazzjonijiet ta'-kurrent għoli, l-għan huwa konnessjoni metallurġika wiesgħa bi trasferiment ta' kurrent konsistenti tul iż-żona ta' sovrapożizzjoni ddisinjata.

















































































IEC 60269 u IATF 16949-Kontroll tal-Proċess Ibbażat għal ġonot ta' Kurrent Għoli



Ir-rotta tal-produzzjoni għandha tissepara l-kontroll tal-materjal, il-formazzjoni, it-twaħħil u l-ispezzjoni finali. Għax-xerrejja industrijali, l-evidenza tal-kwalità rilevanti għandha tkun marbuta mar-rekwiżiti attwali tal-applikazzjoni u t-tpinġija aktar milli ċertifikat tal-materjal ġeneriku.



Kontrolli tipiċi jinkludu:

Verifika tal-materjal - grad tar-ram, ħxuna u konduttività.
Preparazzjoni tal-fojl - preċiżjoni dimensjonali, kondizzjoni tal-wiċċ u indafa.
Kontroll tal-istivar - għadd tal-fojl, orjentazzjoni u koinċidenza ddisinjata.
Iwweldjar ta' tixrid - kontroll tal-pressjoni, tat-temperatura u taċ-ċiklu.
Li jiffurmaw - espansjoni finali tul, wisa ', pożizzjoni toqba u ġeometrija terminali.
Spezzjoni elettrika - kejl tar-reżistenza jew tal-waqgħa tal-vultaġġ-.
Spezzjoni mekkanika - integrità tal-weldjatura u verifika dimensjonali.
QA finali - Spezzjoni CMM, spezzjoni viżwali, u dokumentazzjoni PPAP speċifika għall-klijent-.



Għal sistemi ta' kwalità -derivati ​​mill-karozzi, id-dixxiplina tal-proċess IATF 16949 u d-dokumentazzjoni tal-Livell 3 tal-PPAP jistgħu jiġu applikati meta speċifikati mill-klijent. Għal proġetti ta 'elettrolizzatur industrijali, il-pjan ta' spezzjoni għandu minflok ikun allinjat mat-tpinġija approvata, l-ispeċifikazzjoni teknika, u l-istandards elettriċi applikabbli.



Itlob Evalwazzjoni u Kwotazzjoni tad-DFM B'xejn





Bar riġidu tar-ram għandu koeffiċjent ta 'espansjoni termali definit. Meta ż-żewġ punti ta 'immuntar tagħha huma mekkanikament ristretti, il-bidla fit-temperatura toħloq spostament u stress aktar milli moviment ħieles.



Għal konduttur b'tul L, l-espansjoni termali approssimattiva hija:

ΔL = × L × ΔT

fejn:



ΔL=spostament termali
= koeffiċjent ta' espansjoni termali
L=tul oriġinali tal-konduttur
ΔT=bidla fit-temperatura



Għar-ram, il-koeffiċjent huwa bejn wieħed u ieħor 16-17 × 10⁻⁶/K skont il-materjal u l-firxa tat-temperatura.

Pereżempju, konduttur tar-ram ta’ 500 mm soġġett għal żieda fit-temperatura ta’ 100 K jista’ jesperjenza bejn wieħed u ieħor:

ΔL ≈ 0.82 mm

Konnessjoni riġida għandha takkomoda dan il-moviment permezz tal-istruttura tal-madwar, toqob tal-immuntar, deformazzjoni terminali, jew stress tal-konduttur. Ġonta ta 'espansjoni tar-ram flessibbli minflok tinkorpora konformità mekkanika direttament fil-konnessjoni elettrika.



16–17 × 10⁻⁶/K Espansjoni tar-Ram u Kumpens Termali-Ċiklu

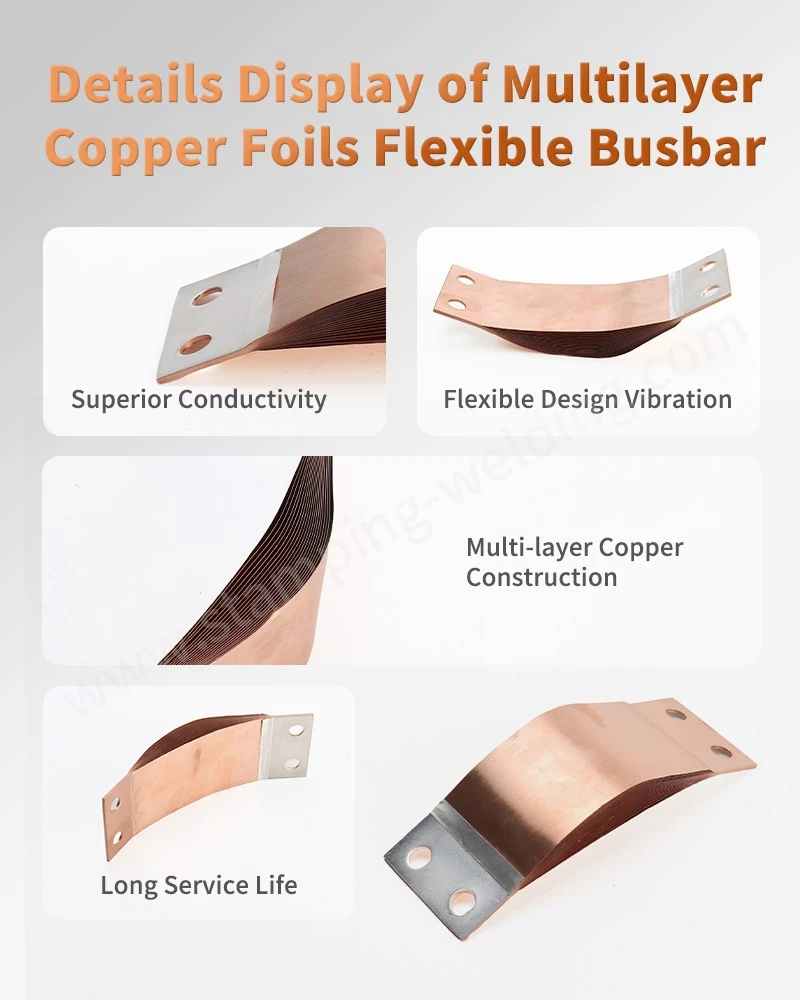

Is-sezzjoni flessibbli hija tipikament iddisinjata bħala munzell ta 'folji tar-ram irqaq aktar milli pjanċa tar-ram waħda ħoxna.



Kostruzzjoni	Imġieba mekkanika	Passaġġ elettriku	Konsiderazzjoni ta' applikazzjoni tipika
Bar tar-ram C1100 riġidu	Flessibilità baxxa	Konduttur dirett	Ġeometrija fissa
Munzell tal-fojl tar-ram laminat	Flessibilità axjali għolja	Mogħdijiet tal-fojl paralleli	Moviment termali
Konnettur tar-ram immaljat	Flessibilità għolja	Fergħat multipli	Moviment dinamiku
Diffużjoni-shunt tar-ram iwweldjat	Sezzjoni tal-fojl flessibbli b'terminals magħqudin	Ġonta metallurġika ta'-żona kbira	Sistemi DC ta'-kurrent għoli



Il-munzell tal-fojl jippermetti liwi u moviment axjali mingħajr ma teħtieġ li l-istruttura terminali kollha tiddiforma.

Għal busbar tal-elettrolizzatur, il-ġonta ta 'espansjoni għandha għalhekk tkun speċifikata b'aktar mill-klassifikazzjoni tal-kurrent nominali tagħha. Id-disinn tal-inġinerija għandu jiddefinixxi:

Kurrent kontinwu
L-ogħla kurrent
Temperatura ambjentali
Temperatura tal-konduttur
Ċiklu termali mistenni
Moviment massimu
Raġġ tal-liwja minimu
Ġeometrija tat-toqba-terminal
Direzzjoni tal-immuntar
Envelopp ta' installazzjoni disponibbli
Reżistenza elettrika meħtieġa jew waqgħa fil-vultaġġ

5000A + Densità tal-kurrent u Dissipazzjoni tas-Sħana

F'5000 A, id-distribuzzjoni tal-kurrent tul konnettur flessibbli tiddependi fuq is-sezzjoni trasversali konduttiva effettiva u ġeometrija tal-interface.

Iż-żieda fin-numru ta 'saffi tal-fojl tar-ram iżżid iż-żona konduttiva disponibbli. Madankollu, sempliċement iż-żieda tal-fojl ma tiggarantixxix distribuzzjoni uniformi tal-kurrent.

It-tranżizzjoni terminali hija partikolarment importanti. Jekk il-kurrent jidħol f'munzell tal-fojl minn żona dejqa, id-densità tal-kurrent lokali tista 'tiżdied ħdejn ir-reġjun ta' transizzjoni.

Għal din ir-raġuni, il-wisa' tat-terminal, il-koinċidenza tal-fojl, iż-żona tal-weldjatura, u l-ġeometrija tat-toqba tal-muntaġġ-għandhom jiġu evalwati flimkien.



Reviżjoni prattika tad-disinn għandha teżamina:

Kurrent → terminal → żona magħquda → munzell tal-fojl → żona magħquda → terminal

aktar milli tevalwa s-sezzjoni tal-fojl b'mod iżolat.



Reżistenza ta '20μΩ u Telf I²R f'5000A

L-effett tar-reżistenza konġunta jsir sinifikanti f'kurrent għoli.



Reżistenza konġunta	Waqgħa fil-vultaġġ f'5000A	Telf ta 'enerġija f'5000A
5 μΩ	25 mV	125 W
10 μΩ	50 mV	250 W
20 μΩ	100 mV	500 W
30 μΩ	150 mV	750 W
50 μΩ	250 mV	1,250 W



Dawn il-valuri juru għaliex ir-reżistenza tal-kuntatt u r-reżistenza tal-weldjatura għandhom jiġu inklużi fil-pjan ta 'verifika tad-disinn.



Tnaqqis minn 20 μΩ għal 10 μΩ ma jnaqqasx biss il-waqgħa tal-vultaġġ imkejla b'50 mV. F'5000 A, inaqqas ukoll it-telf resistiv teoretiku b'madwar 250 W f'dik il-konnessjoni.



Il-prestazzjoni attwali tal-kamp tiddependi wkoll mit-temperatura tal-konduttur, il-pressjoni tal-kuntatt, il-kundizzjoni tal-wiċċ, il-forma tal-mewġ tal-kurrent, u l-ġeometrija tal-installazzjoni.



Niżżel l-Ispeċifikazzjoni tad-Disinn tal-Busbar







Assemblaġġi tal-fojl tar-ram irqiq jeħtieġu kontrolli dimensjonali differenti minn vireg tar-ram bil-makna konvenzjonali.



Id-dimensjonijiet kritiċi mhumiex limitati għat-tul ġenerali u l-wisa '. Għal konnettur ta 'espansjoni, il-ħxuna tal-fojl, l-għoli tal-munzell, il-flatness terminali, il-pożizzjoni tat-toqba, il-wisa' tal-weldjatura, u -ġeometrija ta 'tul ħieles kollha jinfluwenzaw l-installazzjoni u l-prestazzjoni elettrika.



Spezzjoni CMM ta '±0.01mm għal Terminali tar-Ram

Għal komponenti terminali ta 'preċiżjoni, dimensjonijiet magħżula jistgħu jiġu kkontrollati għal ± 0.01 mm fejn meħtieġ mid-disinn approvat u l-kapaċità tal-manifattura.

L-ispezzjoni CMM tista’ tivverifika:

Pożizzjoni tat-toqba tal-muntaġġ
Wisa 'terminal
Tul totali
Paralleliżmu
Flatness
Distanza tat-toqba-sat--tarf
Ġeometrija terminali wweldjati
Profil iffurmat



L-istrateġija ta 'spezzjoni għandha tiddistingwi bejn dimensjonijiet li jaffettwaw l-installazzjoni elettrika u dimensjonijiet li jaffettwaw it-tneħħija mekkanika.



Pereżempju, tolleranza tal-pożizzjoni tat-toqba tal-muntaġġ-tista' taffettwa direttament l-allinjament tal-assemblaġġ, filwaqt li dimensjoni tat-tul mingħajr fojl-taffettwa l-moviment termali disponibbli.



Ram C1100 u Ram C2680: Għażla tal-Materjal f'100% IACS

Ram u ram m'għandhomx jiġu ttrattati bħala materjali terminali interkambjabbli.


Proprjetà	C1100 Ram Pur	C2680 Ram
Konduttività elettrika	Għoli; gradi xierqa jistgħu jersqu lejn 100% IACS	Inferjuri minn C1100
Vantaġġ ewlieni	Reżistenza elettrika baxxa	Saħħa mekkanika ogħla u imġieba li jiffurmaw
Konduttur ta'-kurrent għoli	Ippreferut	Applikazzjoni-dipendenti
Konduttività termali	Għoli	T'isfel
Użu tipiku	Busbars, fojls, shunts	Terminali, partijiet elettriċi strutturali
Telf għoli-kurrent	Inferjuri għal ġeometrija ekwivalenti	Ogħla għal ġeometrija ekwivalenti
Sewwieq tal-għażla tal-materjal	Prestazzjoni elettrika	Rekwiżiti mekkaniċi/forming



Għal mogħdija tal-kurrent 5000A +, C1100 ġeneralment huwa l-materjal tal-bidu meta l-konduttività elettrika tiddomina d-disinn. Ir-ram jista 'jiġi kkunsidrat fejn l-ebusija terminali, ir-reżistenza għall-ilbies, jew ir-rekwiżiti tal-iffurmar jiġġustifikaw l-użu tiegħu.



L-għażla finali għandha tkun ibbażata fuq ir-rekwiżiti elettriċi, mekkaniċi u ambjentali tal-klijent.



Rekwiżiti Dielettriċi ta' 15kV/mm għal Assemblaġġi ta' -Kurrent Għoli iżolati

Fejn il-konnettur tar-ram flessibbli huwa installat ġewwa għeluq iżolat, l-insulazzjoni għandha tiġi evalwata separatament mill-konduttur tar-ram.

Sistemi ta' insulazzjoni possibbli jinkludu:

Kisi ta 'trab epossidiku
Insulazzjoni polimeru laminat
Film tal-PET
Film tal-poliimide
PVC jew materjali iżolanti speċifiċi għall-applikazzjoni-oħra



L-ispeċifikazzjoni dielettrika rilevanti għandha tkun iddikjarata bħala rekwiżit tat-test aktar milli preżunta mill-isem tal-materjal biss.



Where specified, dielectric breakdown strength may be evaluated against requirements such as >15 kV/mm, flimkien mal-ħxuna tal-insulazzjoni, id-distanza ta' creepage, it-tneħħija, u t-tixjiħ ambjentali.



Għal tagħmir elettrolizzatur ta' vultaġġ għoli-, l-assemblaġġ sħiħ-mhux biss il-materjal tal-kisi-għandu jiġi kkunsidrat waqt il-kwalifika dielettrika.







Ir-rettifikaturi tal-elettrolizzaturi, is-sistemi tal-produzzjoni tal-idroġenu u t-tagħmir tat-tidwib tqil rari jaqsmu envelops identiċi tal-busbar. Konnettur flessibbli għalhekk jista 'jeħtieġ terminali offset, wisgħat terminali mhux ugwali, munzelli ta' fojl imfassla, uċuħ ta 'immuntar angolati, jew sezzjonijiet ta' espansjoni asimmetriċi.



Il-proċess tal-inġinerija għandu jibda bit-tpinġija u l-envelop tal-installazzjoni tal-klijent aktar milli jġiegħel l-applikazzjoni f'ġeometrija ta 'konnettur standard.



Reviżjoni 5000A+ DFM għal Shunts tar-Ram Offset u Asimetriċi

Reviżjoni tad-DFM għandha teżamina:

Id-direzzjoni tad-dħul kurrenti
Żona ta' kuntatt terminali
Dijametru tat-toqba u tolleranza pożizzjonali
Għadd ta' fojl-saff
Wisa' tal-fojl
Tul ħieles flessibbli
Moviment meħtieġ
Direzzjoni tal-liwja
Offset terminali
Id-dimensjonijiet tal--erja wweldjati
Spazju tal-installazzjoni

Disinn asimmetriku jista 'jkun elettrikament aċċettabbli filwaqt li joħloq stress mekkaniku eċċessiv jekk l-assi tal-moviment newtrali ma jkunx pożizzjonat ħażin.

Għal dik ir-raġuni, l-ivvjaġġar mekkaniku u d-distribuzzjoni tal-kurrent elettriku għandhom jiġu riveduti flimkien.



Fil--Die Riveting u ±0.01mm Kontroll tal-Pożizzjoni tat-Terminal

Fejn it-terminali tar-ram jinkorporaw komponenti awżiljarji tal-metall, fl--irbattar, ittimbrar, jew iffurmar sekondarju jistgħu jiġu integrati fir-rotta tal-manifattura.

Kontrolli tipiċi tal-proċess jinkludu:

Ittimbrar jew blanking progressiv
Kontroll ta' l-għoli ta' burr{0}
Li jiffurmaw
Fl--irbattar fejn applikabbli
Preparazzjoni tal-fojl tar-ram
Iwweldjar tad-diffużjoni
Formazzjoni terminali
Trattament tal-wiċċ jew insulazzjoni
Spezzjoni CMM
Verifika elettrika u mekkanika

Għal komponenti stampati bi preċiżjoni, l-użu tal-għodda għandu jiġi mmonitorjat kontra dimensjonijiet kritiċi aktar milli jiddependi biss fuq moffa nominali-dikjarazzjoni tal-ħajja.



PPAP Livell 3 u Dokumentazzjoni IATF 16949 għall-Produzzjoni tal-Volum

Għal proġetti awtomotivi jew derivati ​​minn karozzi-, dokumentazzjoni PPAP tista' tinkludi:

Rekords tad-disinn
Dokumentazzjoni tal-bidla fl-inġinerija
Dijagramma tal-fluss tal-proċess
PFMEA
Pjan ta' kontroll
Analiżi tas-sistema tal-kejl
Riżultati dimensjonali
Riżultati tat-test tal-materjal u tal-prestazzjoni
Studji tal-proċess inizjali
Partijiet tal-produzzjoni tal-kampjun
Approvazzjoni tad-dehra fejn applikabbli
Mandat ta' Sottomissjoni ta' Parti

PPAP Livell 3 huwa komunement użat meta pakkett ta 'sottomissjoni sħiħ huwa mitlub mill-klijent.

Għall-elettrolizzatur industrijali u l-applikazzjonijiet tat-tidwib, id-dokumentazzjoni tista 'tiġi adattata għall-ftehim tal-kwalità tal-klijent aktar milli tapplika awtomatikament struttura PPAP tal-karozzi.



Itlob Evalwazzjoni u Kwotazzjoni tad-DFM B'xejn





Ġonot ta' espansjoni ta' kurrent għoli-għandhom jiġu vvalidati skont il-modi attwali ta' ħsara elettrika u mekkanika tal-applikazzjoni.

Il-pjan ta 'spezzjoni għandu jkopri kemm il-materjal tar-ram kif ukoll il-konnettur lest.



5000A+ Reżistenza Elettrika u Temperatura-Validazzjoni ta' Żieda

Programm ta’ validazzjoni tal-produzzjoni jista’ jinkludi:



Test	Għan tal-inġinerija
Reżistenza DC	Ivverifika r-reżistenza tal-konduttur u tal-ġonta
Kejl tal-waqgħa tal-vultaġġ-	Ikkwantifika t-telf elettriku taħt kurrent speċifikat
Test ta'-żieda fit-temperatura	Evalwa l-prestazzjoni termali
Ċikliżmu termali	Ivverifika l-kumpens mekkaniku
Spezzjoni tal-integrità tal-weldjatura	Ivverifika l-kontinwità tal--erja marbuta
Spezzjoni dimensjonali	Ikkonferma l-konformità tat-tpinġija
Kejl tas-CMM	Ivverifika l-ġeometrija kritika
Reżistenza għall-insulazzjoni	Ivverifika l-iżolament elettriku
Reżistenza dielettrika	Ivverifika s-sistema ta 'insulazzjoni
Ittestjar ambjentali	Evalwa kundizzjonijiet operattivi speċifikati



Il-kurrent eżatt, it-tul tat-test, u l-limiti ta 'aċċettazzjoni għandhom jiġu stabbiliti mill-ispeċifikazzjoni tal-prodott.



5000A Kurrent Kontinwu u Termali-Ittestjar taċ-Ċiklu

Għal konnettur ta' espansjoni ta'-kurrent għoli, sekwenza ta' validazzjoni utli hija:

Reżistenza inizjali → tagħbija kurrenti kkontrollata → stabbilizzazzjoni tat-temperatura → għeluq → tkessiħ → ċiklu termali → reżistenza finali

It-tqabbil bejn ir-reżistenza inizjali u ta' wara-test jista' jiżvela degradazzjoni li spezzjoni dimensjonali waħda ma tistax tiskopri.

Konnettur li jibqa' aċċettabbli b'mod dimensjonali iżda li jiżviluppa reżistenza għall-interface dejjem tiżdied jista' xorta jsir punt ta' ħsara termali waqt operazzjoni ta'-tul twil.


EN 45545 u UL 94 V-0 għall-Għażla tal-Insulazzjoni

Għal tagħmir installat fit-trasport jew f'sistemi elettriċi magħluqa, ir-rekwiżiti ta' insulazzjoni jistgħu jinvolvu standards speċifiċi ta' ritardanza tal-fjammi-jew tad-duħħan/tossiċità.

Skont l-applikazzjoni finali, l-ispeċifikazzjonijiet jistgħu jirreferu:

UL 94 V-0
EN 45545
Rekwiżiti ta 'reżistenza dielettrika
Reżistenza għall-insulazzjoni
Creepage u clearance
Klassi tat-temperatura
Reżistenza kimika
Tixjiħ ambjentali

Dawn l-istandards għandhom jiġu assenjati skont il-kategorija tat-tagħmir u s-suq tad-destinazzjoni. Ċertifikat tal-materjal waħdu ma jistabbilixxix il-konformità tal-assemblaġġ lest.





Il-kostruzzjoni korretta tiddependi fuq il-kurrent, il-moviment, it-temperatura, il-ġeometrija tal-installazzjoni, u r-rekwiżiti tal-validazzjoni.



Rekwiżit	Direzzjoni tal-inġinerija rakkomandata
5000A + DC kontinwu	Folja tar-ram C1100 b'ħafna-saffi
Moviment termali għoli	Sezzjoni ħielsa itwal flessibbli
Spazju limitat għall-installazzjoni	Ġeometrija kompatta ta' fojl b'ħafna-saffi
Reżistenza elettrika baxxa	Ram ta'-konduttività għolja u żona magħquda kbira
Ċikliżmu termali ripetut	Munzell ta 'fojl flessibbli b'moviment ikkontrollat
Punti tal-immuntar offset	Ġeometrija terminali ffurmata/assimetrika
Kompartiment ta'-vultaġġ għoli	Insulazzjoni definita, creepage u clearance
Sistema ta 'kwalità tal-karozzi	IATF 16949 / PPAP Livell 3 kif speċifikat
Ġeometrija terminali ta 'preċiżjoni	Spezzjoni CMM
Fluss-ramm li jgħaqqad b'xejn	Iwweldjar tad-diffużjoni molekulari
Protezzjoni kontra l-korrużjoni	Applikazzjoni-trattament tal-wiċċ speċifiku
Tagħbija mekkanika għolja	Ġeometrija terminali u ottimizzazzjoni taż-żona tal-weldjatura

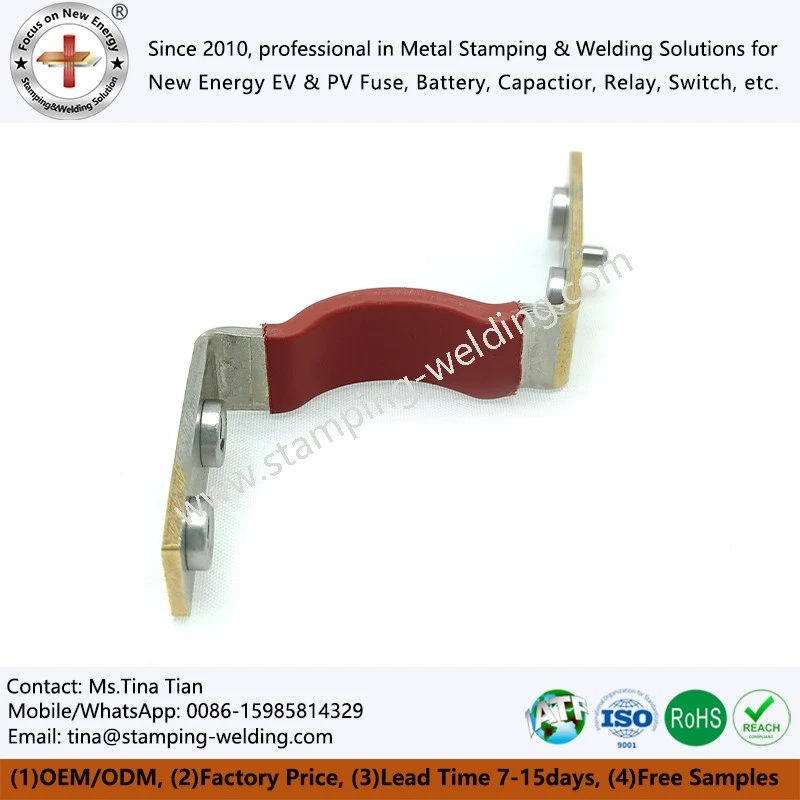

Il-Ġonta ta' Espansjoni Flessibbli tar-Ram għandha għalhekk tiġi speċifikata bħala komponent elettro-mekkaniku sħiħ, mhux sempliċement bħala biċċa ram flessibbli.





Għal valutazzjoni preċiża tad-DFM, il-pakkett tax-xiri għandu jipprovdi:



Kurrent kontinwu nominali
Kurrent operattiv massimu
Applikazzjoni DC jew AC
Vultaġġ operattiv
Temperatura ambjentali
Temperatura massima tal-konduttur
Firxa ta' ċiklu-termali
Moviment meħtieġ
Tul ħieles tal-konnettur
Dimensjonijiet terminali
Mudell tat-toqba
Grad tar-ram
Ħxuna tal-fojl
Rekwiżit ta 'insulazzjoni
Rekwiżit ta'-trattament tal-wiċċ
Mira tar-reżistenza elettrika
Limitu ta'-żieda fit-temperatura
Kwantità u domanda annwali
Standard ta 'spezzjoni meħtieġ
Rekwiżit PPAP
Rekwiżiti tal-ippakkjar



Tpinġija, fajl STEP, jew tpinġija dimensjonali 2D hija biżżejjed għal reviżjoni inizjali tal-manifattura.



Għal applikazzjonijiet 'il fuq minn 5000 A, il-konnettur għandu jiġi evalwat bħala parti mill-mogħdija sħiħa tal-kurrent. Il-ġeometrija tal-busbar, l-interfaces tat-terminali, il-ħardwer tal-immuntar, u l-kundizzjonijiet tat-tkessiħ jistgħu jbiddlu materjalment ir-reżistenza mkejla u ż-żieda fit-temperatura.





Liema informazzjoni hija meħtieġa biex tikkwota ġonta ta 'espansjoni flessibbli tar-ram 5000A+?

Ipprovdi kurrent nominali, vultaġġ, grad tar-ram, ħxuna tal-fojl, dimensjonijiet terminali, mudell ta' toqba tal-immuntar-, moviment termali, firxa ta' temperatura, rekwiżiti ta' insulazzjoni, u kwantità annwali. Tpinġija 2D jew fajl STEP jippermetti reviżjoni DFM aktar preċiża.



Jista '0.1mmfojl tar-ram ikunu diffużjoni wweldjatimingħajr istann jew fluss tal-ibbrejżjar?

Iva. Fuljetti tar-ram f'munzelli ta '0.1mm jistgħu jingħaqdu bl-użu ta' wweldjar ta 'diffużjoni molekulari kkontrollata. Il-proċess juża pressjoni u enerġija termali biex jifforma rabta metallurġika mingħajr istann konvenzjonali jew saff ta 'fluss.



Jistgħu l-ġonot ta' espansjoni tar-ram b'forma ta'-użanza jiġu fornuti b'PPAP Livell 3?

Iva. Meta meħtieġ mill-klijent, il-produzzjoni tista 'tiġi organizzata madwar dokumentazzjoni tal-Livell 3 tal-PPAP, inklużi riżultati dimensjonali, rekords materjali, fluss tal-proċess, PFMEA, pjan ta' kontroll, u data ta 'validazzjoni tal-prestazzjoni.
