Kif il-Kabinetti tal-Kontroll Elettriku jmexxu l-Awtomazzjoni Industrijali: Applikazzjonijiet F'Setturi Ewlenin

Il-kabinetti tal-kontroll elettriċi huma biċċiet ta 'tagħmir kullimkien f'setturi bħall-awtomazzjoni industrijali, makkinarju, linji ta' produzzjoni, HVAC, stazzjonijiet tal-ippumpjar, sistemi tal-enerġija u kontroll tal-proċess. Huma jospitaw komponenti-inklużi provvisti ta' enerġija, tagħmir protettiv, kontrolluri, relays, PLCs, drives ta' frekwenza varjabbli (VFDs), terminals, u tagħmir ta' komunikazzjoni-f'għeluq protettiv, li jiffaċilita d-distribuzzjoni tal-enerġija, kontroll, protezzjoni, u konnettività tas-sinjali għall-makkinarju.



Għall-manifatturi tat-tagħmir industrijali, l-integraturi tas-sistema ta 'awtomazzjoni, u l-professjonisti tal-akkwist, kabinett tal-iswiċċjar huwa ferm aktar minn sempliċiment kaxxa tal-metall għall-akkomodazzjoni ta' komponenti elettriċi; hija sistema ta 'kontroll elettriku ddisinjata, bil-fili, immuntata u ttestjata għal kollox. Konsegwentement, id-deċiżjonijiet tal-akkwist għandhom iqisu fatturi bħall-istruttura tal-kompartiment, komponenti elettriċi, metodi ta 'kontroll, klassifikazzjonijiet tal-enerġija, wajers, dissipazzjoni tas-sħana, kundizzjonijiet ambjentali, u rekwiżiti ta' manutenzjoni fit-tul-.





Kabinett tal-kontroll tal-enerġija jista 'jinftiehem bħala unità ta' kontroll kompluta li fiha l-komponenti ta 'kontroll u protezzjoni elettriku meħtieġa għal tagħmir industrijali f'għeluq wieħed. F'sistemi ta 'awtomazzjoni tipiċi, il-provvista tal-enerġija tal-fabbrika tidħol l-ewwel fil-kabinett tal-kontroll u titqassam permezz ta' swiċċ prinċipali, circuit breakers, fjusis, jew apparat protettiv ieħor. L-enerġija mbagħad tiġi mgħoddija lil PLCs, drives ta 'frekwenza varjabbli (VFDs), servo drives, kuntatturi, moduli ta' provvista ta 'enerġija, u tagħbijiet oħra bbażati fuq rekwiżiti ta' tagħmir speċifiku.



Fl-istess ħin, sinjali minn apparati fuq il-post-bħal sensuri, push-buttuni, swiċċijiet tal-limitu, swiċċijiet tal-pressjoni, u sensuri tat-temperatura-jidħlu fil-kabinett permezz ta 'blokki terminali jew moduli I/O għall-ipproċessar mill-PLC jew sistemi oħra ta' kontroll. Il-kabinetti tal-kontroll industrijali moderni huma ġeneralment mifhuma f'termini ta 'saffi funzjonali: input ta' enerġija, immaniġġjar ta 'enerġija, kontroll, sensing/sejbien, u komunikazzjoni.



Għalhekk, il-funzjonijiet ewlenin ta 'kabinett tal-kuntattur jistgħu jinġabru fil-qosor f'erba' aspetti: provvista ta 'enerġija, kontroll, protezzjoni u konnettività.





Fis-settur industrijali, termini bħal "kabinett tal-istartjar tal-mutur", "Panew tal-Kontroll Elettriku", "Kabinett tal-Kontroll," u "Panew tal-Kontroll Industrijali" ħafna drabi jkollhom tifsiriet li jikkoinċidu.



"Kabinett elettriku grp" tipikament jenfasizza tagħmir ta' kontroll industrijali f'kompartiment ta' stil ta' kabinett-, filwaqt li "Panew tal-Kontroll Elettriku" jista 'jirreferi speċifikament għall-interface tal-kontroll jew, b'mod aktar wiesa', għas-sistema ta 'kontroll industrijali li tinsab f'kompartiment. F'xi proġetti, "Panew tal-Kontroll" jista' jkun unità immuntata mal-ħajt-jew struttura ta' kabinett indipendenti. Għalhekk, meta tixtri, wieħed m'għandux jiġġudika l-istruttura tal-prodott biss minn isimha; minflok, huwa essenzjali li tivverifika d-dimensjonijiet tal-kabinett, il-komponenti interni, il-metodu ta 'immuntar, u l-funzjonijiet speċifiċi.

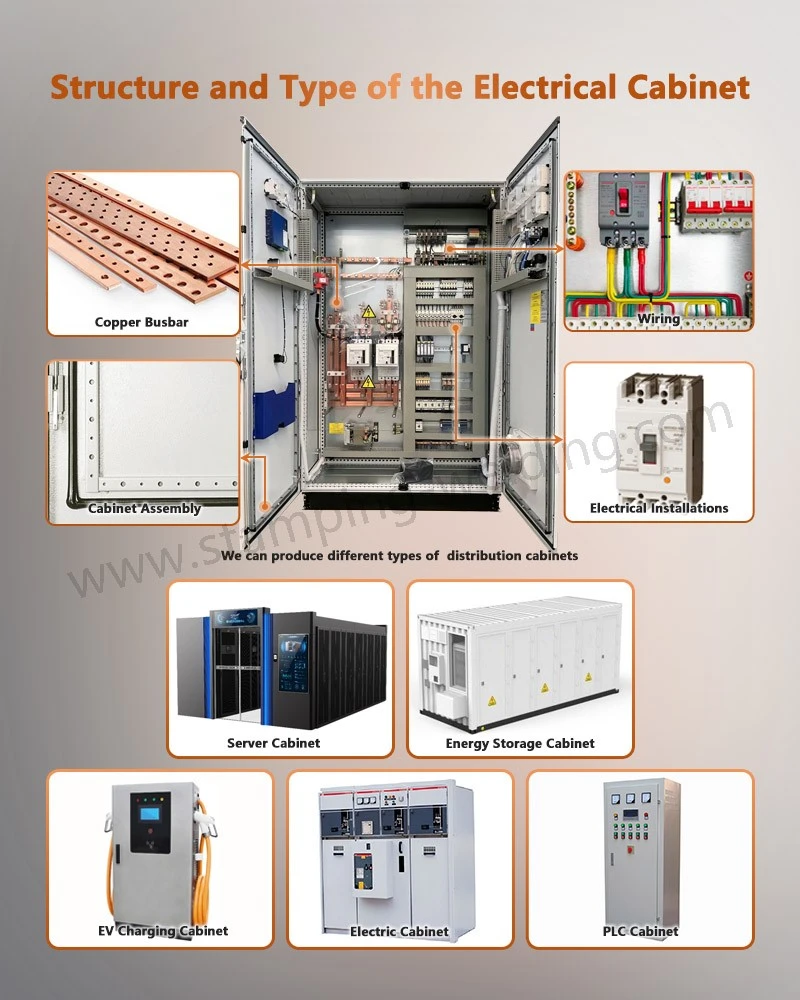

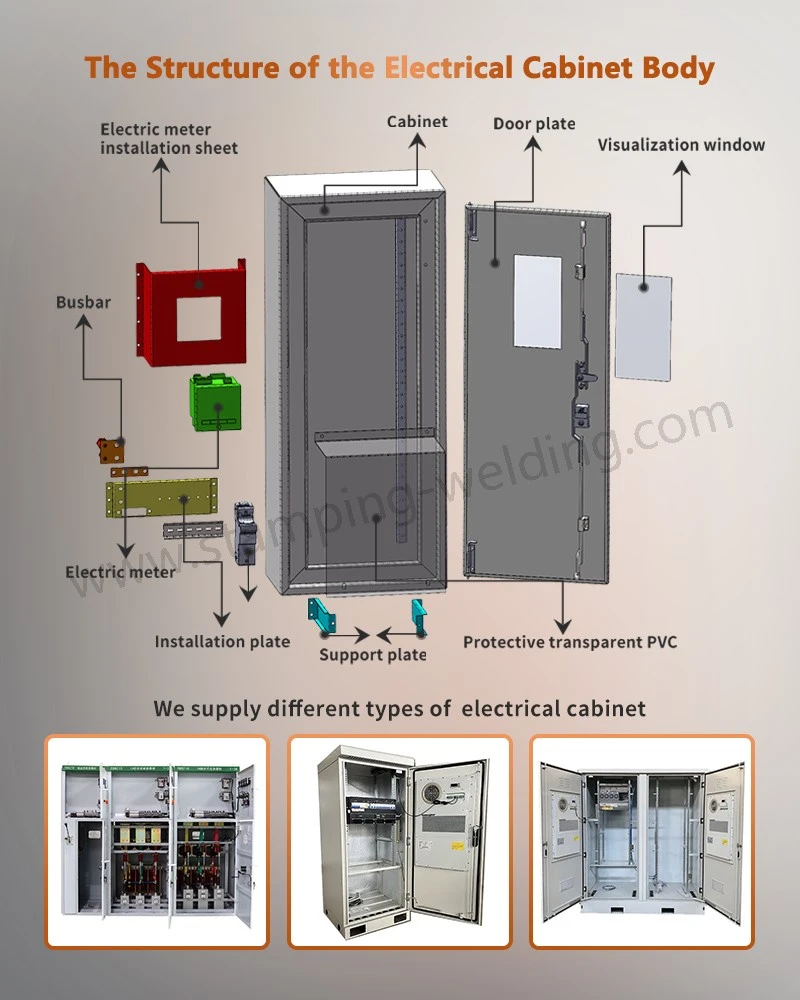

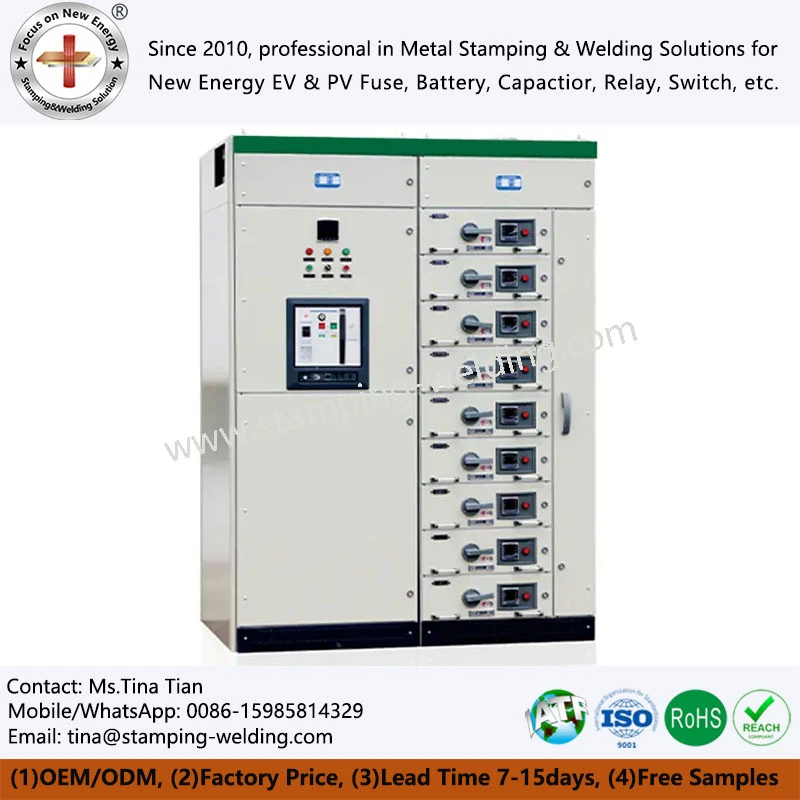

Egħluq sħiħ tal-kabinett tal-kontroll tipikament jikkonsisti f'żewġ partijiet: l-istruttura tal-kabinett u l-komponenti elettriċi interni. L-istruttura tal-kabinett ġeneralment tinkludi l-għeluq, il-pjanċa ta 'wara tal-immuntar, il-bieb, iċ-ċappetti, il-mekkaniżmu tal-illokkjar, il-binarji tal-immuntar, il-kanali tal-wajer, il-punti tad-dħul tal-kejbil u l-komponenti tal-ert. Il-komponenti elettriċi interni jvarjaw skond l-applikazzjoni speċifika. Komponenti komuni jinkludu circuit breakers, fjusijiet, kuntatturi, relays, provvisti ta 'enerġija ta' 24V DC, PLCs, moduli I/O, HMIs, VFDs, servo drives, blokki terminali, transformers, surge protectors, filtri EMI, u tagħmir ta 'komunikazzjoni.



Mhux kull kabinett tal-kontroll jeħtieġ dawn il-komponenti kollha. Pereżempju, kabinett iddedikat għad-distribuzzjoni tal-enerġija jista 'primarjament ikollu circuit breakers, busbars, u tagħmir protettiv, filwaqt li kabinett tal-kontroll PLC jiffoka aktar fuq il-PLC, moduli I/O, relays, moduli ta' komunikazzjoni u provvisti tal-enerġija ta 'kontroll. Għalhekk, il-konfigurazzjoni interna tal-kabinett tal-kontroll għandha tiġi determinata abbażi tal-funzjonijiet speċifiċi tat-tagħmir.

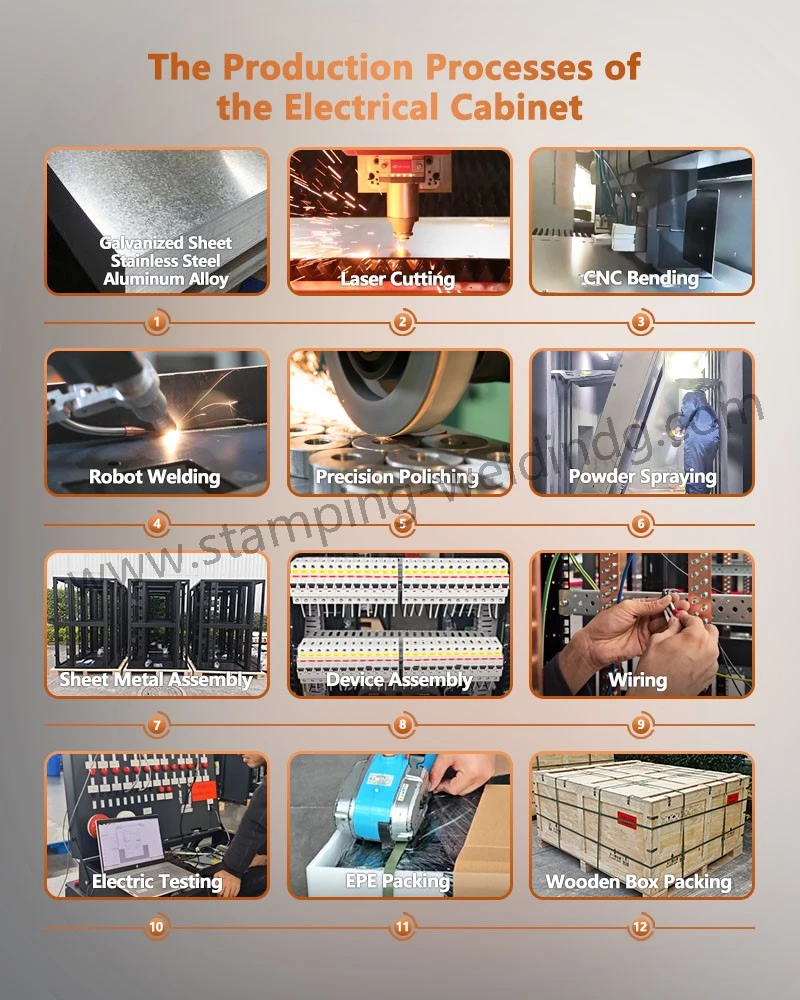

Il-manifattura ta 'kabinetti elettriċi industrijali hija proċess komprensiv li jintegra fabbrikazzjoni tal-folja tal-metall, assemblaġġ elettriku, u integrazzjoni tas-sistema ta' kontroll. Il-produzzjoni tipikament tibda b'analiżi tal-ħtiġijiet tal-klijenti, skematiċi elettriċi, l-Abbozz ta 'Materjali (BOM), u d-disinn strutturali tal-kabinett; Id-dimensjonijiet tal-kabinett u t-tqassim intern huma determinati abbażi tal-klassifikazzjonijiet tal-qawwa tat-tagħmir, komponenti ta 'kontroll, ambjenti ta' installazzjoni, u rekwiżiti ta 'protezzjoni. Sussegwentement, l-istadju tal-fabbrikazzjoni tal-folja tal-metall jinvolvi proċessi bħal qtugħ bil-lejżer, ippanċjar CNC, liwi, iwweldjar u tħin biex jimmanifatturaw il-korp tal-kabinett, bibien, backplates tal-immuntar, u komponenti strutturali relatati. Trattamenti tal-wiċċ-bħal kisi tat-trab jew pittura-imbagħad jiġu applikati biex itejbu r-reżistenza għall-korrużjoni u l-kwalità estetika.



Ladarba l-istruttura tal-kabinett tkun kompluta, il-proċess jimxi għall-istadju tal-assemblaġġ elettriku. Komponenti bħal circuit breakers, kuntatturi, relays, PLCs, drives ta 'frekwenza varjabbli (VFDs), moduli ta' provvista ta 'enerġija, blokki terminali, u elementi oħra ta' kontroll huma installati skont tpinġijiet tad-disinn, flimkien mal-immuntar ta 'binarji DIN, kanali tal-wajer u strutturi tal-ert. Isegwi l-wajers elettriċi, li jinvolvi r-rotot tal-linji tal-enerġija, il-kontroll, is-sinjal u l-komunikazzjoni bbażati fuq skematiċi. Wajers, terminali, u komponenti huma ttikkettjati biex jiżguraw wajers ċari u standardizzati li jiffaċilitaw il-manutenzjoni futura.



Wara l-assemblaġġ u l-wajers, isiru spezzjonijiet ta 'kwalità komprensivi u testijiet elettriċi. Dawn jinkludu spezzjonijiet viżwali, verifika tal-wajers, kontrolli tal-kontinwità, ittestjar tar-reżistenza tal-insulazzjoni, kontrolli tal-ert protettiv, u testijiet funzjonali, kif ukoll testijiet tal-enerġija-fuq u Testijiet tal-Aċċettazzjoni tal-Fabbrika (FAT) skont l-ispeċifikazzjonijiet tal-proġett. Dan il-proċess ta' produzzjoni tmiem-sa-tmiem-li jkopri disinn, fabbrikazzjoni tal-folja tal-metall, trattament tal-wiċċ, assemblaġġ elettriku, wajers standardizzati, u spezzjoni finali-jiżgura li l-kaxxa tal-kabinett tal-għeluq li ma jgħaddix temp minn barra tissodisfa r-rekwiżiti tal-proġett rigward l-integrità strutturali, is-sigurtà elettrika, il-funzjonalità tal-kontroll, u l-affidabbiltà operattiva fit-tul-.





Is-sezzjoni ewlenija tal-provvista tal-enerġija hija responsabbli biex tgħaddi b'mod sikur il-provvista tal-enerġija esterna fil-kabinett tal-kontroll.
Swiċċijiet prinċipali xierqa, circuit breakers, fjusijiet, u komponenti protettivi oħra għandhom jintgħażlu abbażi ta' fatturi bħall-vultaġġ tad-dħul tat-tagħmir, in-numru ta' fażijiet, il-kurrent nominali, u l-kundizzjonijiet ta' short-circuit.



Ladarba l-enerġija ewlenija tidħol fil-kabinett, titqassam f'diversi ċirkwiti. Pereżempju, l-enerġija għal mutur tista' tiġi mgħoddija lil drive ta' frekwenza varjabbli (VFD) jew starter tal-mutur; sistema PLC tista 'teħtieġ provvista ta' 24V DC; u tagħmir awżiljarju-bħal dawl, fannijiet, u ħiters-jistgħu joperaw f'livelli ta' vultaġġ differenti.



Struttura ta' distribuzzjoni tal-enerġija-iddisinjata tajjeb tgħin lill-persunal tal-manutenzjoni jifhem malajr is-sistema ta' kontroll kollha u tiffaċilita s-soluzzjoni tal-problemi.





Il-PLC (Kontrollur Loġiku Programmabbli) huwa wieħed mill-apparati ta 'kontroll l-aktar komuni li jinstabu fil-kabinetti moderni tal-kontroll tal-awtomazzjoni industrijali.
Jirċievi sinjali ta 'input minn sensuri u apparati tal-kamp, ​​jipproċessa d-dejta skont il-loġika programmata, u mbagħad jibgħat kmandi ta' kontroll lil kuntatturi, relays, valvi, drives ta 'frekwenza varjabbli (VFDs), jew apparati oħra ta' attwazzjoni.



Konsegwentement, id-disinn ta 'kabinett tal-kontroll PLC għandu jikkunsidra l-interkonnessjonijiet bejn il-komponenti bħas-CPU PLC, moduli I/O, provvisti ta' enerġija 24V, moduli ta 'komunikazzjoni, blokki terminali u relays. Jekk it-tagħmir jeħtieġ li jikkomunika ma' kompjuter ospitanti, sistema SCADA, jew netwerks industrijali oħra, jistgħu jkunu meħtieġa wkoll interfaces għal protokolli bħal Ethernet, PROFINET jew Modbus.





VFDs (Variable Frequency Drives) u servo drives huma komponenti essenzjali f'tagħmir industrijali li jeħtieġ kontroll fuq il-veloċità, it-torque u l-moviment tal-mutur. Il-VFDs jintużaw primarjament biex jikkontrollaw il-veloċità operattiva u l-istatus tal-muturi AC, filwaqt li servo drives huma adattati aħjar għal sistemi ta 'moviment li jeħtieġu kontroll preċiż tal-pożizzjoni, il-veloċità jew it-torque.



Peress li dawn l-apparati elettroniċi tal-qawwa jiġġeneraw sħana u interferenza elettromanjetika potenzjali waqt it-tħaddim, il-post tal-installazzjoni tagħhom, l-ispazju tad-dissipazzjoni tas-sħana, u r-rotta tal-kejbils fi ħdan il-kabinett elettroniku għandhom jiġu ppjanati bir-reqqa.





Il-blokki terminali jservu bħala interface kruċjali li jgħaqqdu l-kabinett tal-kontroll mal-apparati tal-post. Sensuri, push-buttuni, attwaturi, muturi, valvi, u tagħmir ieħor fuq il-post fuq linja ta 'produzzjoni kollha jeħtieġu konnessjonijiet mal-kabinett tal-kontroll. Jekk numru kbir ta 'wajers tal-kamp kienu konnessi direttament ma' PLCs, relays, jew drives, ikun jikkomplika l-wajers interni u jfixkel il-manutenzjoni.



Il-blokki terminali jippermettu li l-wajers tal-kamp ikunu sistematikament numerati u kategorizzati. Dan jippermetti lill-inġiniera jillokalizzaw malajr wajers speċifiċi bl-użu ta 'skematiċi elettriċi, u b'hekk itejbu l-effiċjenza tal-installazzjoni u s-soluzzjoni tal-problemi.





Il-PLC ġewwa kabinett tal-kontroll normalment mhuwiex is-sors primarju tas-sħana; tagħmir li jeħtieġ ġestjoni termali sinifikanti ħafna drabi jinkludi VFDs, servo drives, provvisti ta 'enerġija, transformers, kuntatturi, u komponenti oħra ta' enerġija. Jekk il-komponenti huma ppakkjati b'mod dens wisq jew is-soluzzjoni tat-tkessiħ hija inadegwata, it-temperaturi interni jistgħu jogħlew kontinwament. Għalhekk, meta tfassal kabinett tal-kontroll, huwa essenzjali li tagħżel soluzzjoni ta 'tkessiħ xierqa bbażata fuq fatturi bħall-ġenerazzjoni tas-sħana, temperatura ambjentali, dimensjonijiet tal-kabinett u densità tal-komponenti.

Metodi komuni jinkludu konvezzjoni naturali, fannijiet iffiltrati, tkessiħ tal-arja-sfurzat, skambjaturi tas-sħana, u air conditioners tal-kabinett.

F'ambjenti industrijali esposti għal trab, ċpar taż-żejt, umdità, jew gassijiet korrużivi, għandu jintlaħaq bilanċ bejn id-dissipazzjoni tas-sħana u l-protezzjoni ambjentali. Linji gwida tekniċi reċenti għall-kabinetti tal-kontroll PLC jenfasizzaw li l-kundizzjonijiet ambjentali, il-ġestjoni termali u d-disinn tad-dħul tal-kejbil għandhom jiġu kkunsidrati flimkien mal-għażla tal-kabinett innifsu.





L-EMC (Kompatibbiltà Elettromanjetika) hija fattur kruċjali fid-disinn tal-kabinetti tal-kontroll industrijali. Dawn il-kabinetti ħafna drabi jospitaw taħlita ta' komponenti-bħal provvisti ta' enerġija AC, VFDs, servo drives, kuntatturi, PLCs, sensuri, tagħmir ta' sinjal analogu, u tagħmir ta' komunikazzjoni industrijali- fil-viċin. Jekk il-linji jitqiegħdu qrib wisq bejniethom, jiġu mgħoddija ħażin, jew ertjati ħażin, ir-riskju ta 'interferenza elettromanjetika jiżdied.



Għalhekk, meta tiddisinja cupboard elettriku, huwa essenzjali li tiġi kkunsidrata s-separazzjoni tal-linji tal-enerġija minn linji ta 'kontroll sensittivi, kif ukoll l-ilqugħ, l-ert u l-iffiltrar. It-tqassim tal-kabinett ippjanat tajjeb-jipprovdi wkoll lill-inġiniera fehim aktar ċar tal-mogħdijiet tal-enerġija, l-arkitettura tal-kontroll, u l-konnessjonijiet tal-post, u b'hekk jissimplifika l-ikkummissjonar u l-manutenzjoni.

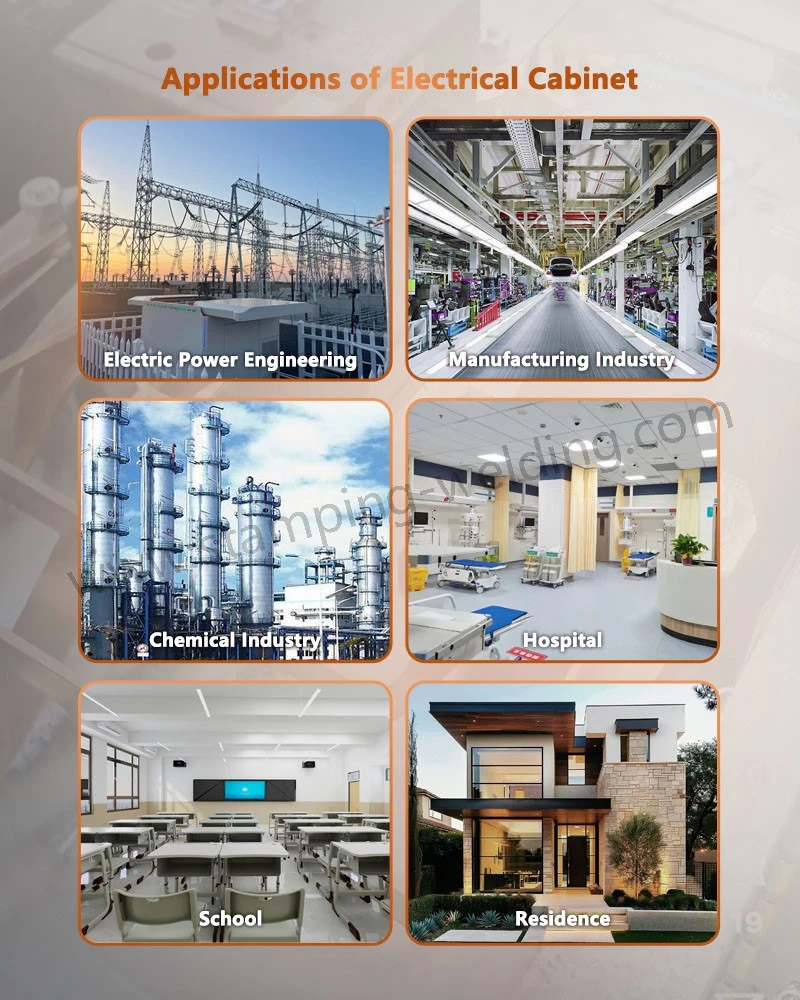

L-assemblaġġ tal-kabinett elettriku huwa użat ħafna fl-awtomazzjoni industrijali u l-kontroll tat-tagħmir.



Fis-settur tal-makkinarju, huma utilizzati f'għodod tal-magni CNC, makkinarju tal-ippakkjar, presses tal-ittimbrar, magni tal-iffurmar tal-injezzjoni, tagħmir tal-assemblaġġ, u linji ta 'produzzjoni robotiċi. Fl-industriji tal-proċess, iservu applikazzjonijiet bħal trattament tal-ilma, stazzjonijiet tal-ippumpjar, sistemi HVAC, ipproċessar tal-ikel, u tagħmir għall-ipproċessar kimiku.



Fis-settur tal-enerġija l-ġdid, huma applikati għal tagħmir tal-manifattura tal-batteriji, sistemi fotovoltajċi, unitajiet ta 'ħażna tal-enerġija, u linji ta' produzzjoni EV.



Għall-OEMs, kabinett elettriku personalizzat barra jista 'jitwassal bħala parti integrata tal-makkinarju innifsu.







Ir-rekwiżiti elettriċi jvarjaw b'mod sinifikanti f'tipi differenti ta' tagħmir. Stazzjon tal-ippumpjar sempliċi jista 'jeħtieġ biss circuit breakers, kuntatturi, relays, u VFD, filwaqt li linja ta' produzzjoni awtomatizzata tista 'teħtieġ PLCs, HMIs, VFDs multipli, servo drives, swiċċijiet industrijali, relays ta' sikurezza, u kapaċitajiet I/O estensivi.



Konsegwentement, il-klijenti industrijali ħafna drabi jeħtieġu adattament imfassal apposta għat-tagħmir speċifiku. Din il-personalizzazzjoni tinkludi mhux biss id-dimensjonijiet tal-kabinett iżda wkoll it-tqassim tal-komponenti interni, punti ta 'dħul u ħruġ tal-kejbil, metodi ta' immuntar, dissipazzjoni tas-sħana, wajers, tikkettjar, konfigurazzjonijiet terminali, u protokolli tal-ittestjar.





Meta takkwista kabinett tal-fjus, huwa rakkomandabbli li tibda billi tikkunsidra l-ispeċifikazzjonijiet tat-tagħmir u l-ambjent operattiv.



L-ewwel, ivverifika l-vultaġġ tad-dħul, il-kurrent nominali, il-klassifikazzjoni tal-qawwa tat-tagħmir, u l-metodu ta 'kontroll.

Li jmiss, tiddetermina l-komponenti ewlenin, bħall-PLC, VFD, servo drives, HMI, u apparat ta 'komunikazzjoni.

Imbagħad, tivvaluta l-ambjent ta 'installazzjoni, filwaqt li tqis fatturi bħal tqegħid fuq ġewwa versus barra, temperatura, umdità, trab, ċpar taż-żejt, u l-preżenza ta' elementi korrużivi.

Fl-aħħarnett, tikkonferma d-dimensjonijiet tal-kabinett, il-klassifikazzjonijiet tal-protezzjoni IP/NEMA, il-metodu tad-dissipazzjoni tas-sħana, il-konfigurazzjoni tal-wajers, ir-rekwiżiti tal-ittestjar u d-dokumentazzjoni teknika rilevanti.





An ottimizzatkabinett tal-kontroll elettrikuhuwa kritiku biex jiġi żgurat uptime kontinwu tat-tagħmir, konformità stretta tas-sikurezza, u effiċjenza operazzjonali fit-tul-. Is-sħubija mal-esperti tal-inġinerija t-tajbin tgħinek tissimplifika l-integrazzjoni tas-sistema u tevita fallimenti li jiswew ħafna flus fuq il-post. Ikkuntattja lit-tim tal-inġinerija tagħna llum biex tiddiskuti r-rekwiżiti tal-proġett tad-dwana tiegħek, titlob kwotazzjoni teknika apposta, jew tevalwa soluzzjonijiet tal-kabinett tal-kontroll apposta għas-sistemi awtomatizzati tiegħek.
