X'inhu Busbar tal-Iwweldjar b'Multi-Fojl tar-Ram? Analiżi ta 'Struttura, Vantaġġi, u Applikazzjonijiet

Hekk kif il-vetturi ġodda tal-enerġija, is-sistemi tal-ħażna tal-enerġija, u l-elettronika tal-qawwa ta'-qawwa għolja jevolvu lejn kurrenti ogħla, minjaturizzazzjoni, u affidabilità akbar, l-adattabilità spazjali u l-kapaċitajiet ta' ttaffi mekkaniċi tal-busbars tar-ram riġidi tradizzjonali huma dejjem aktar ristretti f'ċerti applikazzjonijiet. Il-busbar tal-iwweldjar b'ħafna saffi tal-fojl tar-ram tutilizza struttura laminata ta 'folji tar-ram irqaq multipli, magħquda permezz ta' iwweldjar jew proċessi oħra ta 'konnessjoni affidabbli biex jiffurmaw komponent konduttiv integrat. Filwaqt li tiffaċilita t-trażmissjoni tal-kurrent, tipprovdi wkoll grad ta 'flessibilità, damping tal-vibrazzjoni, u kumpens ta' espansjoni termali.



Dejta teknika disponibbli pubblikament tindika li strutturi ta' fojl tar-ram b'ħafna-saffi diġà huma impjegati biex jgħaqqdu t-tabs taċ-ċelluli tal-batteriji ma' busbars f'pakketti ta' batteriji ta' vetturi tal-enerġija ġodda, li jservu bħala komponent kritiku għal konnessjonijiet elettriċi interni affidabbli. Dan huwa partikolarment veru għal ċelluli tal-borża, fejn tabs taċ-ċelluli multipli għandhom jistabbilixxu konnessjonijiet elettriċi stabbli mal-busbar, u l-iwweldjar ta 'folji rqaq b'ħafna -saff ipoġġi talbiet għoljin fuq il-kontroll tal-proċess.





Busbar flessibbli tar-ram jista 'jiġi definit bħala busbar konduttiv flessibbli jew semi-flessibbli magħmul minn saffi multipli ta' fojl tar-ram, magħquda permezz ta 'wweldjar, twaħħil tad-diffużjoni, jew proċessi ta' tgħaqqid ta' stat solidu-ieħor adattat. B'differenza mill-busbars tradizzjonali tar-ram oħxon-li sempliċiment jutilizzaw pjanċa tar-ram waħda ħoxna bħala l-konduttur-dan it-tip ta 'busbar huwa mibni billi stivar saffi multipli ta' fojl tar-ram irqaq għal ħxuna speċifikata u mbagħad iwweldjar jew tgħaqqadhom f'żoni magħżula.



Dan id-disinn strutturali jippermetti l-personalizzazzjoni tan-numru ta 'saffi tal-fojl, il-ħxuna ta' saff individwali, l-erja tas-sezzjoni trasversali totali-, it-tul taż-żona tal-weldjatura, il-konfigurazzjoni tat-terminal, u l-metodu ta 'immuntar. Konsegwentement, il-busbar b'ħafna saffi tgħaqqad il-konduttività elettrika eċċellenti tar-ram mal-flessibbiltà superjuri u l-adattabilità spazjali mogħtija mill-istruttura tas-saff irqiq-munzell.

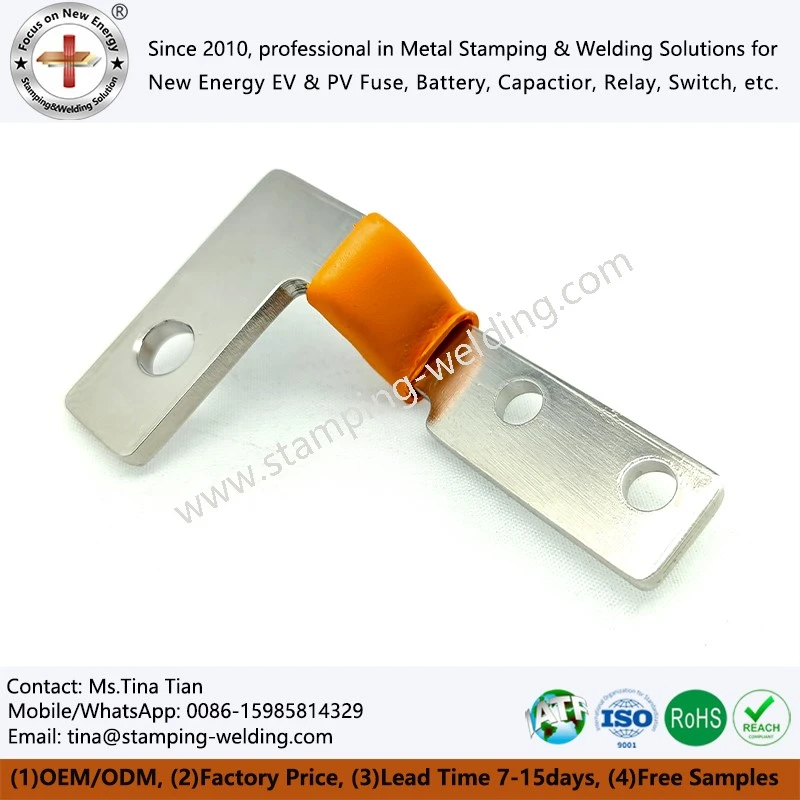

Busbar tal-fojl tar-ram iwweldjat b'ħafna-saffi tipiku jikkonsisti fil-komponenti li ġejjin: saffi tal-fojl tar-ram, żoni tal-iwweldjar, terminali tal-konnessjoni, u strutturi meħtieġa ta 'insulazzjoni jew trattament tal-wiċċ. Is-saffi tal-fojl tar-ram iservu bħala l-element konduttiv primarju.



F'vetturi tal-enerġija ġodda u applikazzjonijiet għall-ħażna tal-enerġija, il-ħxuna u n-numru ta 'saffi tal-fojl tar-ram huma tipikament determinati abbażi tal-kurrent nominali, żieda fit-temperatura permissibbli, u spazju ta' installazzjoni disponibbli. Iż-żoni tal-iwweldjar iservu biex jiżguraw is-saffi multipli ta 'fojl tar-ram u jistabbilixxu konnessjoni elettrika ta'-reżistenza baxxa. Terminali ta 'konnessjoni jistgħu jiġu ddisinjati bħala terminals ċatti, terminali b'toqob ta' immuntar, konnetturi tal-busbar, jew konfigurazzjonijiet oħra adattati għar-rekwiżiti ta 'installazzjoni tas-sistema. Għal xi prodotti, it-terminals jistgħu jgħaddu minn trattamenti tal-wiċċ-bħal landa, nikil, jew kisi bil-fidda-biex jissodisfaw ħtiġijiet ambjentali u ta 'konnessjoni speċifiċi.





Busbars riġidi tradizzjonali tipikament jutilizzaw pjanċi jew vireg tar-ram ħoxnin. Filwaqt li din l-istruttura toffri saħħa mekkanika eċċellenti u kapaċità ta' ġarr tal-kurrent-, konnetturi f'pakketti ta' batteriji, moduli tal-enerġija, u sistemi elettriċi kompatti għandhom jakkomodaw ukoll tolleranzi ta' assemblaġġ, vibrazzjoni, u espansjoni termali.



Konnettur tal-fojl laminat tar-ram joħloq żoni flessibbli bejn is-saffi irqaq tar-ram, li jippermetti lill-busbar jassorbi l-ispostament mekkaniku sa ċertu punt.



Informazzjoni disponibbli pubblikament tikkaratterizza busbars flessibbli tal-fojl tar-ram mill-konduttività għolja tagħhom, konnettività flessibbli, damping tal-vibrazzjoni, u kapaċitajiet ta 'kumpens termali, filwaqt li jinnotaw l-adegwatezza tagħhom għal applikazzjonijiet bħal pakketti ġodda ta' batteriji tal-vetturi tal-enerġija u sistemi ta 'ħażna tal-enerġija.





Busbars tar-ram riġidi tradizzjonali huma tipikament fabbrikati minn pjanċi jew vireg tar-ram ħoxnin. Il-karatteristiċi primarji tagħhom jinkludu riġidità strutturali għolja u proċessi ta' manifattura maturi, li jagħmluhom adattati għat-trażmissjoni tal-kurrent ta'-pożizzjoni fissa.

B'kuntrast, busbars tal-fojl tar-ram iwweldjati b'ħafna-saffi jutilizzaw struttura magħmula minn saffi multipli ta 'fojl irqiq tar-ram. L-attributi ewlenin tagħhom jinkludu flessibilità, adattabilità spazjali, damping tal-vibrazzjoni, u kumpens ta 'espansjoni termali. Konsegwentement, ir-relazzjoni bejn dawn iż-żewġ prodotti mhijiex sempliċiment waħda ta’ sostituzzjoni diretta.

Jekk sistema elettrika teħtieġ konnessjoni ta 'kurrent fissa u riġida, busbar tar-ram tradizzjonali tista' tkun l-għażla aktar sempliċi; madankollu, jekk il-punt tal-konnessjoni huwa suġġett għal vibrazzjoni, spostament, tolleranzi ta 'assemblaġġ, jew ċikliżmu termali, busbar tal-fojl tar-ram b'ħafna-saff joffri soluzzjoni strutturali distinta.





Pakketti ta 'batteriji ta' vetturi ta 'enerġija ġodda jeħtieġu l-interkonnessjoni ta' bosta ċelloli tal-batterija. Dawn iċ-ċelloli jesperjenzaw varjazzjonijiet fit-temperatura waqt l-iċċarġjar u l-ħatt, filwaqt li l-vettura nnifisha hija soġġetta għal vibrazzjoni kontinwa u xokk mekkaniku waqt it-tħaddim. Konsegwentement, il-konnetturi konduttivi interni għandhom mhux biss jiffaċilitaw it-trasmissjoni tal-kurrent iżda wkoll ikollhom grad ta 'adattabilità mekkanika.



Dan huwa partikolarment rilevanti għaċ-ċelloli tal-borża, fejn it-tabs taċ-ċelloli f'munzelli għandhom jgħaqqdu ma' busbar. Ir-riċerka tindika li l-konnessjoni bejn it-tabs tal-batterija u l-busbars tinvolvi saffi multipli ta 'fojl irqiq tal-metall; minħabba l-konduttività elettrika u termali għolja ta 'materjali bħar-ram u l-aluminju, il-metodi tradizzjonali tal-iwweldjar bil-fużjoni mhumiex dejjem l-aħjar għażla. Busbars tal-fojl tar-ram iwweldjati b'ħafna -saffi jiksbu bilanċ bejn il-konnettività elettrika u l-kumpens mekkaniku permezz tad-disinn strateġiku ta 'saffi tal-fojl, żoni ta' wweldjar, u sezzjonijiet flessibbli.





Konduttività elettrika eċċellenti
Ram jippossjedi konduttività elettrika għolja; għalhekk, struttura ta 'fojl tar-ram laminat toħloq żona ta' sezzjoni trasversali effettiva kbira għall-fluss tal-kurrent. Għal applikazzjonijiet ta'-kurrent għoli, il-kapaċità tal-ġarr-kurrent tista' tiġi aġġustata billi jiżdied in-numru ta' saffi tal-fojl tar-ram jew jiġu ottimizzati d-dimensjonijiet tagħhom.



Flessibilità superjuri
Meta mqabbla ma 'vireg tar-ram solidi u ħoxnin, fuljetti tar-ram irqaq b'ħafna-saffi joffru kapaċitajiet aħjar ta' liwi. Dan huwa kruċjali għall-pakketti tal-batteriji u l-elettronika tal-enerġija fejn l-ispazju huwa limitat, u r-rotot huwa kumpless.



Assorbiment effettiv tal-istress mekkaniku
Il-vibrazzjonijiet waqt it-tħaddim tal-vettura, iċ-ċikliżmu termali, u t-tolleranzi tal-assemblaġġ jistgħu jinduċu stress mekkaniku fil-punti ta 'konnessjoni. L-istruttura tal-fojl tar-ram b'ħafna-saffi tipprovdi grad ta 'taffi flessibbli.



Adattabilità għall-espansjoni termali
Materjali differenti jespandu b'rati li jvarjaw matul il-varjazzjonijiet fit-temperatura. L-istruttura flessibbli tal-fojl tar-ram tista 'takkomoda spostamenti żgħar fil-punt tal-konnessjoni.



Disinn customizable
Parametri bħan-numru ta 'saffi tal-fojl tar-ram, ħxuna, tul, wisa', żoni ta 'wweldjar, u konfigurazzjonijiet terminali jistgħu jiġu mfassla apposta għal rekwiżiti speċifiċi tal-prodott.



Konsegwentement, busbars iwweldjati bil-fojl tar-ram b'ħafna-saff huma adattati ħafna għal proġetti OEM u personalizzati.





Jistgħu jintużaw tekniki differenti tal-iwweldjar skont fatturi bħall-istruttura tal-prodott, il-ħxuna tal-fojl tar-ram, u l-komponenti li qed jingħaqdu. L-iwweldjar ultrasoniku tal-metall huwa proċess partikolarment importanti biex tgħaqqad fuljetti tar-ram b'ħafna saffi. Dan il-metodu juża vibrazzjoni u pressjoni mekkanika ta' frekwenza-għoli biex jinduċi deformazzjoni plastika fl-interface tal-metall u jfixkel is-saffi tal-ossidu tal-wiċċ, u b'hekk jistabbilixxi kuntatt intim u rabta-stat solidu bejn l-uċuħ tal-metall. Peress li l-proċess ta 'twaħħil iseħħ primarjament taħt il-punt tat-tidwib tal-materjal, tipikament jinvolvi input ta' sħana aktar baxx meta mqabbel mal-iwweldjar bil-fużjoni tradizzjonali.



Ir-riċerka rilevanti tindika li l-iwweldjar ultrasoniku ġie applikat biex jingħaqad fuljetti tar-ram b'ħafna saffi ma 'busbars, b'enfasi partikolari fuq l-investigazzjoni tal-effetti tal-ħin tal-iwweldjar, pressjoni, amplitudni, u enerġija fuq il-kwalità tal-weldjatura.



Barra minn hekk, skont id-disinn, il-busbars tal-fojl tar-ram b'ħafna saffi jistgħu wkoll jiġu fabbrikati bl-użu ta 'proċessi bħall-iwweldjar tad-diffużjoni, l-iwweldjar bil-pressjoni jew l-ibbrejżjar. Il-proċess speċifiku magħżul għandu jiġi ddeterminat abbażi tal-ħxuna tal-fojl tar-ram, in-numru ta 'saffi, iż-żona tal-iwweldjar, u l-ambjent ta' użu finali maħsub.









Pakketti Ġodda ta' Batteriji tal-Vetturi tal-Enerġija
Bħalissa dan huwa qasam ta' applikazzjoni kritiku. Użi ewlenin jinkludu: konnessjonijiet tat-tab taċ-ċelluli, interkonnessjonijiet tal-moduli tal-batterija, konnessjonijiet ta' kurrent għoli-fi ħdan il-pakkett tal-batterija, u konnessjonijiet flessibbli bejn il-pakkett tal-batterija u komponenti oħra ta'-vultaġġ għoli.



Sistemi ta' Batteriji tal-Ħażna tal-Enerġija
Is-sistemi tal-ħażna tal-enerġija jeħtieġu wkoll serje estensiva u konnessjonijiet paralleli bejn iċ-ċelloli. Busbars tal-fojl tar-ram b'ħafna-saff jistgħu jintużaw għal konnessjonijiet konduttivi bejn iċ-ċelloli, bejn il-moduli, u bejn il-moduli u l-assemblaġġi tal-busbar.



Tagħmir Elettroniku tal-Enerġija
Strutturi ta' konnessjoni ta' fojl tar-ram flessibbli huma wkoll adattati għall-użu f'inverters, konvertituri, moduli tal-enerġija, u tagħmir ta' kontroll ta'-qawwa għolja.



Tagħmir Elettriku Industrijali
Busbars flessibbli tar-ram għall-batteriji tal-litju huma wkoll ta' valur għal konnessjonijiet ta' kurrent għoli-suġġetti għal vibrazzjoni mekkanika jew ċikli termali.







Matul il-fażi tad-disinn, fatturi ewlenin li għandek tikkonsidra jinkludu: Kurrent nominali, vultaġġ operattiv, żieda permissibbli fit-temperatura, ħxuna tal-fojl tar-ram u għadd ta 'saffi, tul tal-weldjatura, dimensjonijiet terminali, raġġ tal-liwi, vibrazzjoni mekkanika, ċikliżmu termali u spazju għall-installazzjoni. L-istruttura tal-prodott m'għandhiex tkun determinata biss ibbażata fuq ir-rekwiżit għal kurrent għoli.



Għal proġetti ġodda ta' vetturi tal-enerġija u ta' ħżin tal-enerġija, kunsiderazzjonijiet addizzjonali jinkludu bidliet fir-reżistenza wara ċikliżmu fit-tul-, affidabilità tal-iwweldjar, u għeja mekkanika fiż-żona tal-konnessjoni.



Il-fojl tar-ram busbar tal-iwweldjar b'ħafna-saffihuwa aktar minn sempliċi konnettur tar-ram flessibbli; hija struttura ta 'konnessjoni elettrika li tintegra konduzzjoni elettrika, kumpens flessibbli, ttaffi mekkaniku, u adattabilità spazjali.



Hekk kif il-batteriji ġodda tal-vetturi tal-enerġija, is-sistemi tal-ħażna tal-enerġija, u l-elettronika tal-qawwa ta'-qawwa għolja qed ikomplu jevolvu, il-valur ta' konnessjonijiet artab tal-busbars tar-ram flessibbli iżolati f'applikazzjonijiet li jinvolvu kurrenti għoljin, spazju limitat, u ambjenti ta'-vibrazzjoni għolja qed jiġbor attenzjoni dejjem akbar.
