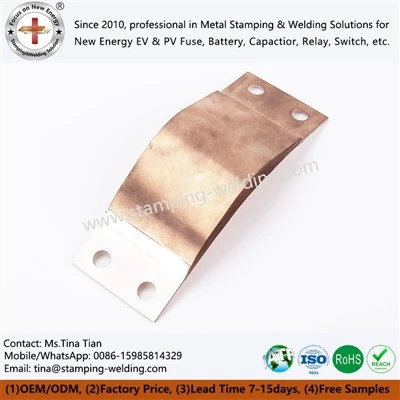

Konnessjoni artab Busbar laminat tal-Fojl tar-ram
Iddisinjati biex jassorbu l-espansjoni termali u l-vibrazzjoni tax-chassis multi-assi, din il-Konnessjoni artab tal-Busbar Laminata tal-Fojl tar-Ram tiġbor fuljetti ta '0.03–0.3mm C11000 b'terminals iwweldjati ta' tixrid-stat solidu-(0% voiding, fluss{{7}ħieles). Xiamen Apollo jagħti fabbrikazzjoni OEM minn tarf-sa-inkluż ittimbrar tal-fojl, tħaffir CNC, kisi tal-landa/fidda, u insulazzjoni personalizzata — li jappoġġjaw kurrenti kontinwi minn 100A sa 4000A.
- Kunsinna Mgħaġġla
- Assigurazzjoni tal-Kwalità
- Servizz tal-Klijent 24/7
Introduzzjoni tal-Prodott
Għal pakketti ta 'batteriji, unitajiet ta' distribuzzjoni tal-enerġija, inverters u assemblaġġi oħra ta '-kurrent għoli, il-konnessjoni għandha tassorbi l-moviment tal-installazzjoni filwaqt li żżomm mogħdija elettrika stabbli. Copper Foil Laminated Busbar Soft Connection tuża saffi multipli ta 'fojl tar-ram magħquda f'sezzjoni konduttiva flessibbli, li tippermetti liwi kkontrollat u spostament bejn punti ta' konnessjoni fissi. Il-ħxuna tal-fojl tar-ram, l-għadd tas-saff, it-tul iwweldjat u l-konfigurazzjoni tat-terminal jistgħu jiġu aġġustati waqt ir-reviżjoni tat-tpinġija. L-iwweldjar tad-diffużjoni jipprovdi sezzjoni b'ħafna saffi magħquda mingħajr ma tiddependi fuq bar tar-ram riġidu konvenzjonali għall-porzjon flessibbli.
Iwweldjar tad-Diffużjoni u Proċess ta 'Manifattura b'Multi Saffi
Preparazzjoni tal-Fojl tar-Ram
Il-fojl tar-ram huwa maqtugħ u ppreparat skont il-ħxuna u d-dimensjonijiet speċifikati. It-tindif tal-wiċċ ineħħi l-kontaminanti li jistgħu jaffettwaw it-twaħħil bejn is-saffi.
Stivar b'ħafna saffi ta 'preċiżjoni
Saffi multipli tal-fojl tar-ram huma f'munzelli u allinjati b'mod preċiż skont il-mogħdija kurrenti ddisinjata, sezzjoni flessibbli u konfigurazzjoni terminali għal Busbar tar-ram laminat flessibbli tal-fojl tar-ram.
Iwweldjar ta' Diffużjoni Kontrollata
Is-sħana u l-pressjoni kkontrollati huma applikati biex jiffurmaw twaħħil metallurġiku konsistenti bejn saffi tal-fojl tar-ram, inaqqsu l-Busbar Flessibbli tal-Fojl tar-Ram b'reżistenza interna ta 'Tubu Insulat u jillimitaw id-difetti tat-twaħħil lokali.
Formazzjoni tat-Terminal u Spezzjoni
Il-munzell tal-fojl iwweldjat huwa pproċessat permezz ta 'ttimbrar, liwi jew magni. L-ispezzjoni finali tkopri d-dimensjonijiet, ir-reżistenza elettrika, il-kondizzjoni tal-weldjatura u l-prestazzjoni ta' żieda fit-temperatura-għall-Konnetturi tal-Busbar Flessibbli tal-Fojl tar-Ram.
Kontroll tal-Kwalità u Validazzjoni tal-Produzzjoni
Spezzjoni Materjal u Dimensjonali
Materjal tar-ram, ħxuna tal-fojl, dimensjonijiet tas-saff u ġeometrija terminali huma kkontrollati kontra r-rekwiżiti tat-tpinġija. L-ispezzjoni CMM tista 'tiġi applikata għal dimensjonijiet kritiċi għall-konsistenza tal-produzzjoni għall-Konnettur tal-Busbar tal-Batterija tal-Fojl tar-Ram.
Ittestjar tal-Iwweldjar u tal-Prestazzjoni Elettrika
Żoni ta' tixrid-iwweldjati jiġu spezzjonati għall-konsistenza tat-twaħħil, segwiti minn reżistenza elettrika, kontinwità u ttestjar ta'-żieda fit-temperatura biex tiġi vverifikata l-prestazzjoni tal-ġarr tal-kurrent-.
Kontroll tal-Kwalità u tat-Traċċabilità tal-lott
Il-lottijiet ta 'produzzjoni ta' Busbars tar-ram flessibbli laminati huma kkontrollati permezz ta 'parametri ta' proċess definiti, rekords ta 'spezzjoni u traċċabilità. Għal proġetti tal-karozzi, id-dokumentazzjoni PPAP u l-proċeduri tal-kwalità IATF 16949 jistgħu jiġu appoġġjati.
Żvilupp OEM u Appoġġ għall-Katina tal-Provvista
Reviżjoni tat-Tpinġija u Valutazzjoni DFM
Tpinġijiet 2D tal-klijenti, fajls CAD 3D jew kampjuni huma riveduti għall-ħxuna tal-fojl, għadd ta 'saffi, rekwiżiti ta' liwi, ġeometrija terminali u fattibilità tal-manifattura qabel il-produzzjoni ta 'Copper Foil Laminated Busbar Soft Connection.
Prototip u Validazzjoni tal-Proċess
Appoġġ għall-iżvilupp ta 'għodda, produzzjoni ta' prototipi Press Welding Foil Busbar u validazzjoni elettrika. Qtugħ bil-lejżer u makkinar CNC jistgħu jintużaw għal kampjuni ta 'volum baxx- qabel ma jinħeles għodda dedikata.
Produzzjoni tal-Massa u Kunsinna
Disinji validati jistgħu jiġu trasferiti għall-ittimbrar, l-iwweldjar tad-diffużjoni, il-kisi u l-proċessi ta 'spezzjoni għal produzzjoni ta' lott ta 'Fojls Laminati Flessibbli tar-ram Busbar, b'kontroll tal-proċess u ppjanar tal-produzzjoni li jappoġġaw kunsinna stabbli.
Mistoqsijiet Frekwenti
Q: X'inhu aKonnessjoni artab Busbar laminat tal-Fojl tar-ramużat għal?
A: A fojl tar-ram illaminat konnessjoni artab rabtiet komponenti elettriċi riġidi filwaqt li tippermetti moviment ikkontrollat u liwi. Huwa komunement użat f'pakketti ta 'batteriji EV, unitajiet ta' distribuzzjoni tal-enerġija, sistemi ta 'ħażna tal-enerġija, inverters, transformers u assemblaġġi oħra ta' kurrent għoli-.
Q: Kif l-iwweldjar tad-diffużjoni jingħaqad ma 'saffi multipli tal-fojl tar-ram?
A: L-iwweldjar tad-diffużjoni juża sħana u pressjoni kkontrollata biex jippromwovi t-twaħħil metallurġiku bejn l-uċuħ nodfa tal-fojl tar-ram. Il-kundizzjonijiet tal-iwweldjar jintgħażlu skont il-ħxuna tal-fojl, l-għadd tas-saffi u l-ġeometrija tal-ġonta biex tinkiseb twaħħil konsistenti bejn is-saffi.
Q: Liema materjal tar-ram huwa adattat għal -busbars flessibbli ta' kurrent għoli?
A: Ir-ram T2 huwa komunement magħżul meta tkun meħtieġa konduttività elettrika għolja. Ir-ram T2Y2 jista 'jipprovdi konduttività ta' IACS akbar minn jew ugwali għal 97%. L-għażla finali tal-materjal għandha tikkunsidra wkoll il-ħxuna tal-fojl, il-flessibilità mekkanika, ir-rekwiżiti tal-iffurmar u l-limitu ta '-żieda fit-temperatura tal-klijent.
Q: Jistgħu l-ħxuna tal-fojl u n-numru ta 'saffi jiġu personalizzati?
A: Iva. Il-ħxuna tal-fojl, l-għadd tas-saff, it-tul iwweldjat u l-ġeometrija terminali jistgħu jiġu speċifikati skont ir-rekwiżiti attwali, il-kundizzjonijiet tal-liwi u l-ispazju ta 'installazzjoni disponibbli. Ir-reviżjoni tad-DFM hija rakkomandata qabel l-għodda jew il-Busbar Flessibbli Laminat tal-massa għall-produzzjoni ta 'Vetturi ta' Enerġija Ġodda.
Q: It-terminali jistgħu jkunu miksija bil-fidda jew landa?
A: Iva. Il-kisi tal-fidda, tan-nikil u tal-landa jistgħu jiġu speċifikati skont l-interface elettrika, il-kundizzjonijiet tal-korrużjoni u l-metodu tal-assemblaġġ. Il-ħxuna tal-kisi u r-rekwiżiti ta 'spezzjoni jistgħu jiġu definiti fuq it-tpinġija tal-Konnessjoni artab tal-Busbar Laminat tal-Fojl tar-Ram jew l-ispeċifikazzjoni teknika.
Ikkuntattjana
Ibgħat it-tpinġija CAD 2D/3D tiegħek, il-klassifikazzjoni attwali, id-dimensjonijiet tal-fojl jew il-kampjun għal reviżjoni tal-inġinerija. Nistgħu nevalwaw l-istruttura b'ħafna saffi, il-metodu tal-iwweldjar u d-disinn tat-terminal, imbagħad nipprovdu kwotazzjoni tal-fabbrika u proposta ta 'produzzjoni bbażata fuq il-ħtiġijiet tiegħek.
