Busbar tar-ram ċatt laminat flessibbli
Il-Flessibbli Laminat Flat Copper Busbar huwa komponent ta 'konnessjoni konduttiv ta' prestazzjoni għolja manifatturat bl-użu ta 'struttura f'munzelli ta' saffi multipli ta 'fojl tar-ram ta' purità għolja, magħquda permezz ta 'iwweldjar ta' preċiżjoni jew proċessi ta 'twaħħil ta' diffużjoni. Meta mqabbel ma 'busbars tar-ram riġidi tradizzjonali, dan il-konnettur tar-ram laminat flessibbli joffri flessibilità superjuri, reżistenza għall-vibrazzjoni u adattabilità spazjali; ttaffi b'mod effettiv l-istress mekkaniku ikkawżat minn espansjoni termali, spostament strutturali, u tolleranzi ta 'installazzjoni fi ħdan tagħmir ta' enerġija ġdid.
- Kunsinna Mgħaġġla
- Assigurazzjoni tal-Kwalità
- Servizz tal-Klijent 24/7
Introduzzjoni tal-Prodott
X'inhu Busbar Flat tar-ram laminat flessibbli?

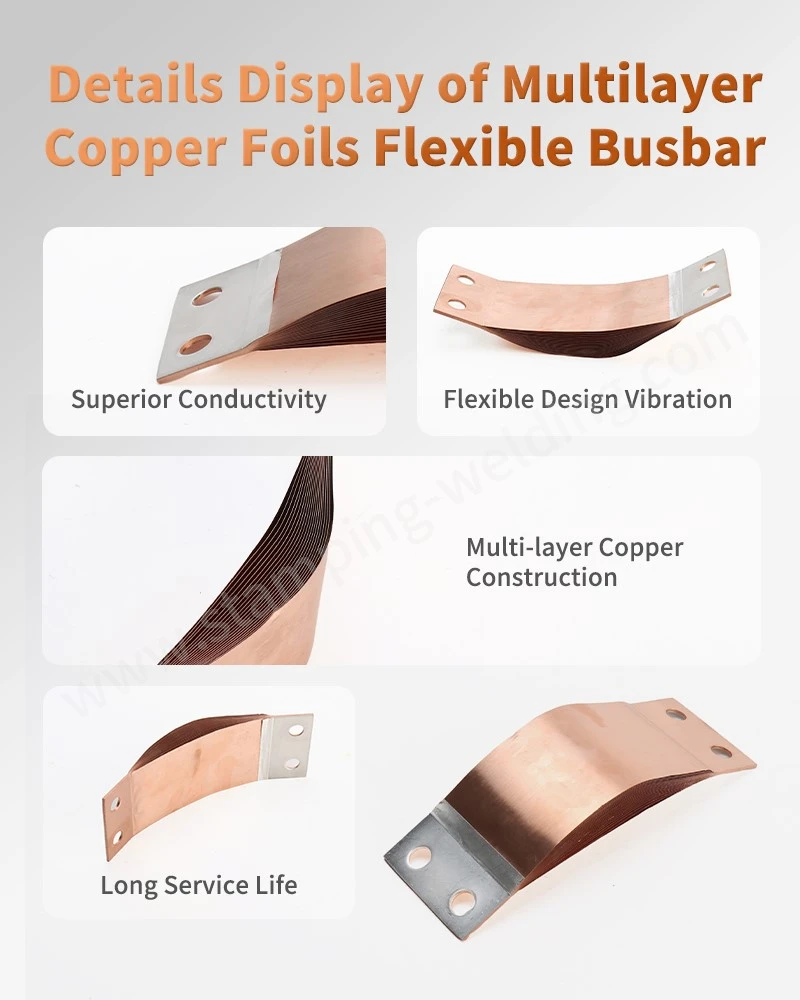

Dan il-prodott huwa essenzjalment komponent konduttiv kompost laminat, bi struttura li tinkludi tliet żoni funzjonali:
Sezzjoni flessibbli (żona tan-nofs):Magħmul minn għexieren ta' fuljetti tar-ram ultra-rqaq f'munzelli. Kull fojl jitgħawweġ b'mod indipendenti, li jippermetti li jiżżerżqu inter-saff żgħir; dan jirriżulta f'ebusija ta 'liwi eċċezzjonalment baxxa u kapaċitajiet eċċellenti ta' kumpens ta 'spostament.
Truf imdewweb (żoni terminali):Iffurmat permezz ta' wweldjar ta' diffużjoni molekulari-fejn l-atomi fl-interfaces tal-fojl tar-ram jinfirxu ma' xulxin taħt sħana u pressjoni-joħloq blokka densa u solida bi proprjetajiet li jersqu lejn dawk tal-metall bażiku. Dawn it-truf jistgħu jiġu mtaqqbin, mitħun, sfruttati, jew irbattuti b'terminals, jew jintużaw bħala uċuħ ta 'kuntatt.
Saffi tal-wiċċ u tal-insulazzjoni:Landa, nikil, jew kisi bil-fidda jistgħu jiġu applikati kif meħtieġ. L-għażliet tas-saff ta 'barra jinkludu kisi tal-PVC dip, heat-tubi li jiċkienu, bexx epossidiku, tgeżwir tal-karta tal-insulazzjoni, jew li jħallu l-wiċċ tar-ram vojt, skont il-klassifikazzjoni tal-vultaġġ u l-ambjent tal-installazzjoni.
Busbar tal-Fojl tar-Ram Użat għal Vultaġġ ta' Kurrent Għoli Karatteristiċi Tekniċi: Dimensjonijiet Ewlenin Li Jiddeterminaw Affidabilità fit-Tul-
Reżistenza għall-Għeja tal-Vibrazzjoni
L-istruttura multi-fojl tiddistribwixxi l-istress tal-liwi ta 'konduttur wieħed fuq għexieren ta' fuljetti indipendenti, tnaqqas drastikament it-tensjoni lokalizzata u testendi b'mod sinifikanti l-ħajja tal-għeja taħt kundizzjonijiet ta 'vibrazzjoni każwali u xokk mekkaniku sostnut. Din hija r-raġuni ewlenija għall-għażla tagħha fl-applikazzjonijiet tat-trasport tal-karozzi u tal-ferrovija.
01
Kumpens ta' Spostament u Tolleranza
Jassorbi b'mod effettiv l-ispostamenti assjali u angolari kkawżati minn tolleranzi tal-manifattura, allinjamenti ħżiena ta 'assemblaġġ, u espansjoni jew kontrazzjoni termali, u b'hekk ittaffi l-interfaces tal-konnessjoni minn mumenti ta' liwi kontinwi u addizzjonali.
02
Impedenza Baxxa u Dissipazzjoni tas-Sħana
It-terminals iwweldjati tad-diffużjoni- jiffurmaw rabta metallurġika, li jiżguraw reżistenza estremament baxxa u stabbli tal-interface; dan jipprevjeni l-crep tar-reżistenza spiss ikkawżat mill-ossidazzjoni fretting fil-ġonot tal-ħoġor bolted. Barra minn hekk, l-istruttura laminata toffri erja tal-wiċċ ta 'dissipazzjoni tas-sħana ferm akbar minn busbars solidi tal-istess cross-section, li tiffaċilita żieda aktar baxxa fit-temperatura.
03
Ġarr kurrenti u Effett tal-ġilda
F'applikazzjonijiet ta' frekwenza medja-għa-għola jew-kurrent għolja, l-istruttura parallela multi-fojl ittejjeb id-distribuzzjoni tal-kurrent u ttaffi t-telf ta' żona ta' sezzjoni trasversali effettiva ikkawżata mill-effett tal-ġilda, u b'hekk ittejjeb l-effiċjenza tal-ġarr tal--kurrent.
04
Disinn ħafif u Effiċjenza fl-Ispazju
Meta mqabbla ma 'soluzzjonijiet ta' kejbils b'kapaċità ta 'ġarr ta' kurrent ekwivalenti-, busbars laminati joffru volum aktar kompatt u rotta kontrollabbli, li jiffaċilitaw layouts interni organizzati tal-kabinett u assemblaġġ awtomatizzat.
05
Funzjonijiet ewlenin tax-xarabank tal-fojl tar-ram laminat u vantaġġi ta 'applikazzjoni
Funzjonijiet ewlenin: Konduzzjoni tal-kurrent flessibbli, kumpens ta 'spostament, u iżolament tal-istress.
Settur tal-Vetturi tal-Enerġija Ġdida (NEV).
Użat għal konnessjonijiet serje/paralleli ta 'moduli taċ-ċelluli tal-batterija, ċirkwiti ta' pakkett ta 'batteriji ta' vultaġġ għoli-, u konnessjonijiet tal-enerġija bejn muturi u unitajiet ta 'kontroll elettroniċi.
Settur tal-Enerġija u Tagħmir Elettriku
L-applikazzjonijiet jinkludu terminali tal-ġenb ta'-vultaġġ baxx għal transformers tat-tip niexef-, konnessjonijiet ta' transizzjoni għal busbars ta' switchgear, ġonot ta' espansjoni għal sistemi ta' trunking tal-busbar, u konnessjonijiet ta' iżolament tal-vibrazzjoni- bejn settijiet tal-ġeneraturi u sistemi ta' distribuzzjoni tal-enerġija.
produzzjoni standardizzata
Jelimina fallimenti potenzjali ta' wara-bejgħ assoċjati ma' konnessjonijiet riġidi; tneħħi l-ħtieġa ta' qtugħ, twaħħil jew proċessar sekondarju fuq il--post; u tissimplifika Bill of Materials (BOM) u l-ġestjoni tal-fornitur permezz ta' kunsinna fil-livell ta' komponent-.
Mistoqsijiet Frekwenti għal Busbar Ċatt tar-Ram Laminat Flessibbli
Q1: Għalxiex tintuża Busbar Ċatt tar-Ram Laminat Flessibbli?
-
Busbars tar-ram ċatti laminati flessibbli huma prinċipalment użati għal konnessjonijiet elettriċi ta '-kurrent għoli f'pakketti ta' batteriji EV, sistemi ta 'ħażna tal-enerġija, tagħmir tad-distribuzzjoni tal-enerġija, u kabinetti elettriċi.
Q2: X'inhi d-differenza bejn busbar tar-ram flessibbli u busbar tar-ram riġidu?
-
Busbars flessibbli tar-ram jużaw saffi ta 'fojl tar-ram laminat, li jipprovdu flessibilità aħjar u reżistenza għall-vibrazzjoni, filwaqt li busbars riġidi tar-ram jintużaw prinċipalment għal konnessjonijiet elettriċi fissi.
Q3: Jista 'Apollo jippersonalizza d-daqs u l-istruttura tal-konnetturi tal-fojl tar-ram?
-
Iva. Apollo jappoġġja ħxuna, wisa ', tul, disinn terminali, metodu ta' insulazzjoni u trattament tal-wiċċ personalizzati skont it-tpinġijiet tal-klijenti u r-rekwiżiti tal-applikazzjoni.
Q4: Liema proċessi ta 'manifattura jintużaw għal busbar tar-ram laminat?
-
Proċessi tipiċi jinkludu qtugħ ta 'fojl tar-ram, stivar, iwweldjar, trattament tal-wiċċ, u ttestjar tal-prestazzjoni elettrika biex tiġi żgurata kwalità ta' konnessjoni affidabbli.
Q5: Liema industriji jużaw busbars tar-ram laminati flessibbli?
-
Jintużaw ħafna f'EV, ESS, enerġija solari, elettronika tal-enerġija, tagħmir elettriku industrijali, u infrastruttura tal-iċċarġjar.
ikkuntattjana
Jekk qed tiżviluppa sistemi ta' batteriji għal vetturi ġodda tal-enerġija, tagħmir għall-ħażna tal-enerġija, jew proġetti elettriċi ta'-vultaġġ għoli, Apollo joffri servizzi professjonali-inkluż ottimizzazzjoni tad-disinn, żvilupp ta' prototipi, u appoġġ għall-produzzjoni tal-massa għalBusbar Flessibbli laminat għal Vetturi ta 'Enerġija Ġodda-imfassla għall-ħtiġijiet speċifiċi tal-applikazzjoni tiegħek, li tgħinek tiżgura soluzzjonijiet ta' konnessjoni tal-inġinerija stabbli u affidabbli.
