Applikazzjoni tal-PVC Dip-busbars iżolati miksija f'batteriji tal-enerġija għal vetturi tal-enerġija ġodda
Sep 15, 2026
Hekk kif is-suq il-ġdid tal-vetturi tal-enerġija qed ikompli jikber, is-sistemi tal-batteriji tal-enerġija qed jevolvu lejn disinji ta 'vultaġġ għoli, kurrent għoli, integrazzjoni għolja u ħfief. Bħala komponenti interni kritiċi tal-konnessjoni elettrika, il-busbars jiffaċilitaw funzjonijiet bħat-trażmissjoni tal-kurrent, l-interkonnessjoni tal-moduli, u d-distribuzzjoni tal-enerġija b'vultaġġ għoli-.
Meta mqabbla ma 'kejbils tradizzjonali, busbars tar-ram joffru vantaġġi bħal struttura kompatta, konduttività elettrika eċċellenti, dissipazzjoni tas-sħana superjuri, u faċilità ta' fabbrikazzjoni. Konsegwentement, huma użati b'mod wiesa 'f'batteriji tal-enerġija tal-vetturi tal-enerġija ġodda, unitajiet ta' distribuzzjoni tal-enerġija ta '-vultaġġ għoli, sistemi ta' kontroll tal-mutur, u applikazzjonijiet elettriċi oħra ta '-vultaġġ għoli.
Il-protezzjoni tal-insulazzjoni hija fattur kruċjali li jinfluwenza s-sikurezza u l-affidabbiltà tas-sistemi tal-busbars. Busbars iżolati miksija b'dip-PVC għandhom saff iżolanti kontinwu ffurmat fuq il-wiċċ tar-ram; dan jippermetti li l-konduttur tar-ram iżomm konduttività eċċellenti filwaqt li jimminimizza r-riskju ta 'kuntatt aċċidentali mal-komponenti konduttivi tal-madwar.

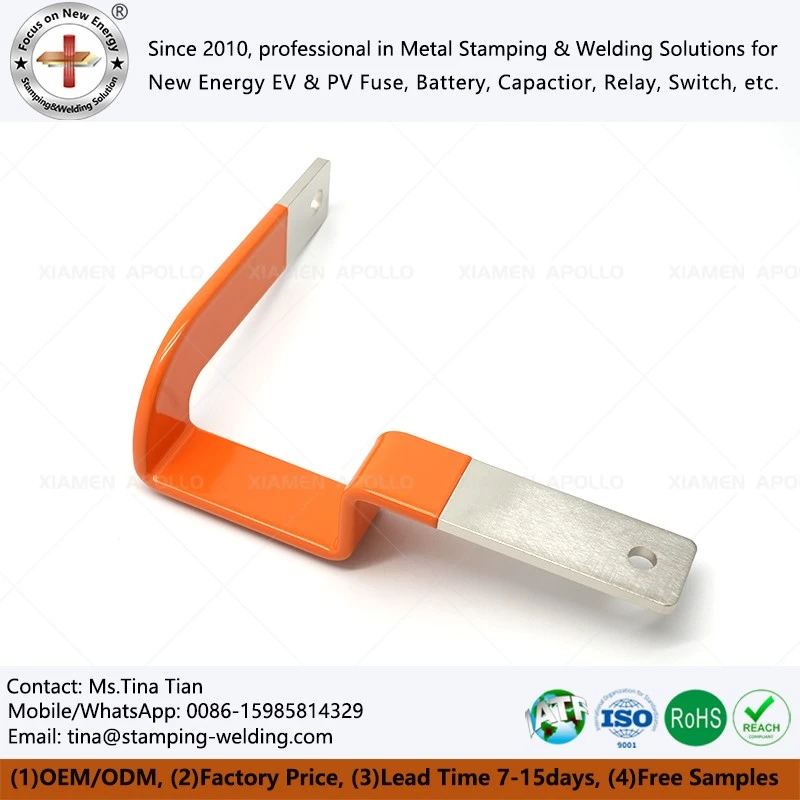

X'inhu PVC dip-busbar iżolat?
Il-PVC dip-busbars iżolati tipikament jutilizza busbar tar-ram bħala l-qalba konduttiva, li hija ffurmata permezz ta 'proċessi bħal qtugħ, ippanċjar, u liwi, segwit minn proċess ta' dip-kisi biex japplika saff ta 'insulazzjoni tal-PVC mal-wiċċ.
L-istruttura bażika tagħha tista 'tiġi deskritta kif ġej:
Konduttur tar-ram + saff ta 'insulazzjoni tal-PVC + Terminali ta' konnessjoni elettrika
Il-konduttur tar-ram jittrasmetti l-kurrent elettriku, filwaqt li s-saff ta 'insulazzjoni tal-PVC jipprovdi primarjament iżolament elettriku u protezzjoni tal-wiċċ.
Peress li l-ispazju intern fi ħdan il-pakketti tal-batteriji tal-enerġija tal-vetturi tal-enerġija l-ġodda ħafna drabi huwa limitat, il-busbars ma jistgħux sempliċement jimpjegaw disinn lineari uniformi; minflok, iridu jkunu ddisinjati apposta-biex jaqblu mar-restrizzjonijiet spazjali ta' moduli tal-batteriji, housings, u komponenti elettriċi oħra.
Għaliex il-batteriji tal-enerġija jeħtieġu busbars iżolati?
Batteriji tal-enerġija f'vetturi tal-enerġija ġodda tipikament joperaw f'ambjenti ta'-vultaġġ għoli. Hekk kif il-pjattaformi jevolvu minn 400V għal 800V jew saħansitra ogħla, is-sistemi tal-batteriji tal-enerġija jitolbu standards aktar stretti għall-konnessjonijiet elettriċi u s-sigurtà tal-insulazzjoni.
Jekk il-busbars tar-ram jibqgħu esposti, huma meħtieġa miżuri addizzjonali-bħal diviżorji, għata protettiva, jew elementi strutturali oħra- biex jiżguraw spazju elettriku adegwat.
L-użu ta 'busbars iżolati jista' jissimplifika ċerti strutturi ta 'insulazzjoni u protezzjoni filwaqt li jnaqqas ir-riskju ta' kuntatt aċċidentali bejn kondutturi esposti.
Għal pakketti ta 'batteriji, busbars ġeneralment għandhom jissodisfaw ir-rekwiżiti li ġejjin:
Konduttività elettrika tajba
Kapaċità ta' ġarr ta' kurrent suffiċjenti-
Livelli ta 'żieda fit-temperatura raġonevoli
Prestazzjoni ta 'insulazzjoni stabbli
Saħħa mekkanika tajba
Użu għoli ta 'spazju
Affidabilità taħt kundizzjonijiet ta 'vibrazzjoni tal-vettura
Għalhekk, l-insulazzjoni tal-busbar mhijiex sempliċement kwistjoni ta 'żieda ta' saff tal-plastik; huwa komponent kritiku fid-disinn ta' sistemi ta' konnessjoni ta'-vultaġġ għoli għal vetturi tal-enerġija ġodda.
Applikazzjoni ta' PVC-Dipped Busbars f'Pakketti ta' Batteriji tal-Enerġija
Il-pakketti tal-batteriji tal-enerġija jirrappreżentaw żona ta' applikazzjoni ewlenija għal busbars iżolati miksija b'dip-PVC.
Il-busbars għandhom ikunu kkonfigurati apposta-ma' l-istruttura tal-batterija għal konnessjonijiet bejn il-moduli tal-batterija, bejn is-sistema tal-batterija u l-BDU/PDU, u f'ċerti ċirkwiti ta'-vultaġġ għoli.
Pereżempju, busbar jista 'jeħtieġ liwjiet multipli biex jitneħħa l-kisi tal-batterija, konnetturi, u komponenti strutturali oħra.
L-applikazzjoni tas-saff ta' insulazzjoni permezz ta' proċess ta' kisi ta' dip-wara li l-busbar tar-ram tkun ġiet iffurmata tippermetti li l-prodott jieħu forma apposta li taqbel mat-tqassim speċifiku tal-installazzjoni.
Dan l-approċċ tad-disinn huwa partikolarment tajjeb-għal sistemi ta' batteriji fejn l-ispazju huwa limitat.
Ir-Rwol u l-Għażla tal-Inġinerija tal-PVC Dip-Busbars iżolati fil-Batteriji tal-Enerġija NEV tal-Ġen li jmiss-
Il-busbars tar-ram li jgħaddsu tal-plastik-jippreżentaw soluzzjoni ewlenija għal sistemi ta' konnessjoni ta'-vultaġġ għoli f'pakketti ta' batteriji tal-enerġija ġodda ta' vetturi tal-enerġija (NEV).
Billi tgħaqqad il-fabbrikazzjoni tal-busbars tar-ram ma 'l-ipproċessar ta' dip-insulazzjoni, huwa possibbli li jinkiseb disinn integrat li jindirizza l-konduttività elettrika, l-insulazzjoni, u l-adattament strutturali.
Hekk kif l-NEVs jevolvu lejn vultaġġi ogħla, integrazzjoni akbar u piżijiet eħfef, il-prodotti tal-busbars se jkomplu jgħaddu minn ottimizzazzjoni f'termini ta 'materjali, disinn strutturali, u proċessi ta' manifattura.
Meta jagħżlu busbars, manifatturi tal-batteriji tal-enerġija, fornituri tal-komponenti tal-karozzi, u inġiniera tas-sistema ta '{0}}vultaġġ għoli għandhom jevalwaw b'mod komprensiv fatturi bħal kurrent, vultaġġ, temperatura, restrizzjonijiet spazjali, insulazzjoni, u affidabilità mekkanika biex jiddeterminaw l-aħjar struttura tal-busbar u soluzzjoni ta' insulazzjoni.
FAQ:Application ofPlastic Dipping Copper Busbar fil-batteriji tal-enerġija għal vetturi tal-enerġija ġodda
X'inhuma l-vantaġġi ta' busbars miksija b'dip-PVC għal applikazzjonijiet ta' batteriji EV?
+
-
Vantaġġi ewlenin jinkludu insulazzjoni elettrika affidabbli, protezzjoni kontra kuntatt aċċidentali, forom u dimensjonijiet personalizzati, użu tajjeb tal-ispazju, u adattabilità għal strutturi kumplessi tal-batteriji-pakkett.
Jistgħu busbars iżolati miksijin dip-PVC jiġu personalizzati għal pakketti ta' batteriji EV differenti?
+
-
Iva. Busbars tipikament jistgħu jiġu personalizzati f'termini ta 'materjal tar-ram, ħxuna, wisa', tul, pożizzjonijiet tat-toqob, angoli ta 'liwi, konfigurazzjoni terminali, u kopertura ta' insulazzjoni tal-PVC skont id-disinn tal-pakkett tal-batterija-.
Kif jitqabbel busbar miksi b'dip-PVC ma' busbar iżolat li jinxtorob bis-sħana-?
+
-
Il-kisja ta 'dip tal-PVC tifforma saff ta' insulazzjoni direttament madwar il-busbar, li jista 'jkun ta' vantaġġ għal busbars personalizzati u kumplessi -forma. L-insulazzjoni tas-sħana-shrink hija ġeneralment aktar sempliċi biex tipproċessa u tista 'tkun konvenjenti għal ċerti applikazzjonijiet. L-aħjar soluzzjoni tiddependi fuq il-vultaġġ, it-temperatura, il-ġeometrija, ir-rekwiżiti tal-insulazzjoni u l-kundizzjonijiet tal-produzzjoni.
Liema fatturi għandhom jiġu kkunsidrati meta tagħżel busbar iżolat għal pakkett ta 'batteriji EV?
+
-
Fatturi importanti jinkludu l-vultaġġ operattiv, il-klassifikazzjoni tal-kurrent, il-grad tar-ram, id-dimensjonijiet tal-busbar, il-ħxuna tal-insulazzjoni, it-temperatura operattiva, ir-rekwiżiti ta' ritardant tal-fjammi-, it-trattament tal-wiċċ, is-saħħa mekkanika, u l-ispazju disponibbli għall-installazzjoni.
