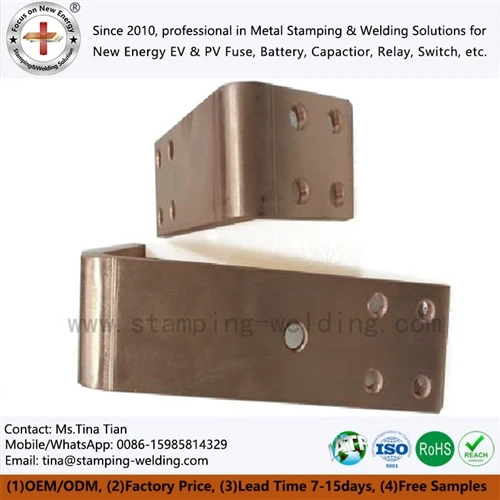

Busbars tal-Grounding u tad-Distribuzzjoni tal-Enerġija f'Substazzjonijiet ta' Transitu u Trazzjoni Ferrovjarji

Għal sistemi ta 'trazzjoni tal-ferrovija ta' 750V u 1500V DC, il-busbar għandu jikkontrolla l-mogħdijiet tal-kurrent tal-ħsarat-, żieda termali, forzi mekkaniċi, u spazju ta 'insulazzjoni fl-istess ħin. A Rail Transit Grounding Busbar mhix sempliċiment strixxa tar-ram: is-sezzjoni trasversali, ir-reżistenza tal-ġonta, il-ġeometrija tal-immuntar, it-trattament tal-wiċċ, u s-sistema ta 'insulazzjoni għandhom ikunu mqabbla mar-ritorn tal-ġbid u l-arkitettura tal-ert definita għall-installazzjoni. EN 50122-1 jindirizza s-sikurezza elettrika, l-ertjar, u ċ-ċirkwit tar-ritorn għal installazzjonijiet ferrovjarji fissi, filwaqt li EN 50122-2 jindirizza l-effetti tal-kurrent mifrux f'sistemi ta' trazzjoni DC.







Substation ta' trazzjoni tqassam l-enerġija DC permezz ta' kondutturi ta' kurrent għoli- filwaqt li tipprovdi mogħdijiet ikkontrollati għal twaħħil protettiv u kurrent ta' ħsara. L-art u l-busbars tad-distribuzzjoni tal-enerġija għalhekk għandhom funzjonijiet elettriċi differenti anke meta jkunu manifatturati minn gradi tar-ram simili.



Għal Busbar tal-Art tat-Tranżitu Ferrovjarju, ir-reviżjoni tad-disinn għandha tibda bil-mogħdija sħiħa tal-kurrent aktar milli bil-vultaġġ nominali tas-sistema. L-inġinier għandu jiddefinixxi:



Vultaġġ tas-sistema ta '750V jew 1500V DC u l-koordinazzjoni ta' insulazzjoni applikabbli.
Kurrent ta' tħaddim kontinwu, inkluż it-tnaqqis fit-temperatura ambjentali-.
Kurrent prospettiv ta' ċirkwit qasir-, tul ta' żmien tal-ħsara, u ħin tal-ikklerjar tal--apparat protettiv.
Sezzjoni trasversali tar-ram, spazjar tal-busbar, u konfigurazzjoni tal-kondutturi paralleli.
Reżistenza tal-ġogi, tagħbija minn qabel tal-bolt, u kundizzjoni tal-wiċċ ta' kuntatt-.
Topoloġija ta 'l-ert u t-twaħħil skont id-disinn ta' l-installazzjoni tat-trazzjoni.
Distanzi ta' creepage u clearance fil-vultaġġ massimu operattiv.
Spazjar ta 'appoġġ mekkaniku kontra forzi elettrodinamiċi waqt ċirkwiti qosra.
Protezzjoni mill-korrużjoni għar-ram, interfaces indurati, u hardware tal-immuntar.

EN 50122-1 speċifikament ikopri s-sigurtà elettrika, l-ertjar, u ċ-ċirkwit tar-ritorn għal installazzjonijiet ferrovjarji fissi. Għas-sistemi ta' trazzjoni DC, il-kontroll tal-kurrent mifrux jeħtieġ ukoll konsiderazzjoni taħt EN 50122-2.





Għal applikazzjonijiet ta' trazzjoni ta'-kurrent għoli, ir-ram pur C1100 spiss jintgħażel fejn il-konduttività elettrika u l-prestazzjoni termali jiddominaw id-deċiżjoni tal-materjal. Mira ta' konduttività speċifikata b'mod komuni għar-ram ta'-konduttività għolja hija 100% IACS.



It-temperatura attwali tal-busbar, madankollu, mhijiex determinata mill-konduttività biss. Ir-reżistenza konġunta, il-pressjoni tal-kuntatt, il-kundizzjoni tal-wiċċ, il-ġeometrija tal-konduttur, u d-dissipazzjoni tas-sħana jistgħu jsiru l-varjabbli dominanti.



Disinn varjabbli	Konsiderazzjoni ta' inġinerija	Kontroll tipiku tal-produzzjoni
C1100 ram	Konduttività elettrika għolja	Ċertifikat tal-materjal u verifika tal-grad
-erja ta' sezzjoni trasversali	Jiddetermina d-densità tal-kurrent u ż-żieda termali	Tpinġija-dimensjonijiet ikkontrollati
Reżistenza konġunta	Jinfluwenza t-tisħin lokalizzat	Kuntatt-spezzjoni tar-reżistenza
Flatness tal-busbar	Taffettwa l-appoġġ u l-kuntatt konġunt	Kejl tal-flatness
Pożizzjoni tat-toqba	Jikkontrolla l-allinjament tal-assemblaġġ	CMM / spezzjoni ottika
Trattament tal-wiċċ	Jikkontrolla l-korrużjoni u l-istabbiltà tal-interface	Spezzjoni tal-ħxuna tal-kisi/kisi
Kondizzjoni tat-tarf	Tipprevjeni ħsara lill-insulazzjoni	Deburring u spezzjoni viżwali



Għal vireg tar-ram kbar, żball dimensjonali żgħir jista 'jakkumula f'diversi punti ta' konnessjoni. Il-pitch tat-toqba, l-angolu tal-liwja, il-wisa' tal-islott u l-punti ta' referenza tal-immuntar għandhom għalhekk jiġu kkontrollati mill-istess sistema ta' datum.







Busbar tista' tissodisfa l-{0}}rekwiżit tal-kurrent kontinwu tagħha u xorta tonqos waqt short circuit. Il-forza elettromanjetika bejn il-kondutturi paralleli tiżdied malajr bil-kurrent tal-ħsara, li tagħmel l-ispazjar tal-appoġġ, l-orjentazzjoni tal-konduttur, u s-saħħa tal-qfil parti mid-disinn elettriku.



Għal arranġament ta' konduttur parallel-simplifikat, il-forza elettromanjetika hija bejn wieħed u ieħor proporzjonali għall-prodott tal-kurrenti istantanji:



fejn I tirrappreżenta l-kurrent u d tirrappreżenta l-ispazjar tal-kondutturi.



Id-disinn attwali ta' short-ċirkwit għandu juża s-sistema-kurrent ta' ħsara prospettiv speċifiku, forma tal-mewġ, ġeometrija tal-konduttur u ħin tal-ikklerjar tal-protezzjoni. Ħsara ta' 25 kA u ħsara ta' 50 kA ma jistgħux jiġu ttrattati bħala problema sempliċi ta' disinn mekkaniku darbtejn-darbiet minħabba li l-ogħla kurrent asimmetriku jista' jaqbeż il-valur RMS ta' ċirkwit qasir-.



Għal din ir-raġuni, it-tpinġija tal-busbar għandha tiddefinixxi:

Spazjar ta' appoġġ f'mm.
Ħxuna u wisa' tar-ram f'mm.
Kurrent ta' ċirkwit{0}short f'kA RMS.
L-ogħla reżistenza għall-kurrent fejn speċifikat.
Tul tal-ħsara f'ms.
Grad tal-qafliet u torque tal-issikkar.
Materjal ta 'appoġġ iżolanti u klassifikazzjoni mekkanika.
Konduttur minimu-għal-konduttur u konduttur-għall--distanza mill-art.





It-teknoloġija tal-konnessjoni tiddetermina r-reżistenza lokali u d-distribuzzjoni termali.



Metodu ta 'għaqda	Applikazzjoni ewlenija	Kontroll tal-inġinerija	Riskju ewlieni
Ġonta bil-bolt	Konnessjonijiet ta' substation li jistgħu jitneħħew	Torque u pressjoni tal-kuntatt	Żieda fir-reżistenza konġunta
Iwweldjar tar-reżistenza	Tgħaqqid ta' komponent tar-ram ripetittiv	Kurrent, forza, u ħin tal-weldjatura	Is-sħana-deformazzjoni affettwata
Brazing tal-fidda tar-reżistenza	Assemblaġġ tar-ram/kuntatt	Temperatura tal-ibbrejżjar u kontroll tal-mili	Tixrib mhux komplut
Iwweldjar bil-lejżer	Kumpatta Cu-għal-Cu jew Cu-Al assemblaġġi	Qawwa tar-raġġ, veloċità, u pożizzjoni fokali	Varjazzjoni tal-porożità/penetrazzjoni
Iwweldjar tad-diffużjoni molekulari	Interfaces laminati ta'-integrità għolja	Pressjoni, temperatura, u preparazzjoni tal-wiċċ	Kontaminazzjoni tal-interface



Għall-busbars tar-ram, il-ġonta għandha tiġi evalwata bħala interface elettriku aktar milli sempliċement bħala konnessjoni mekkanika. L-immappjar tar-reżistenza tal-kuntatt, l-immaġini termali taħt eżaminazzjoni rappreżentattiva tal-kurrent u metallografiku jistgħu jidentifikaw tisħin lokalizzat li jista 'ma jkunx viżibbli waqt l-ispezzjoni dimensjonali.



Itlob Evalwazzjoni u Kwotazzjoni tad-DFM B'xejn





Il-parametru kritiku tad-disinn għal busbar ta 'trazzjoni mhuwiex sempliċement l-ampaċità nominali tiegħu. Tpinġija tal-produzzjoni għandha tiddefinixxi kif il-konduttur iġib ruħu kemm waqt it-tħaddim normali kif ukoll waqt avveniment ta 'ħsara.



25–50 kA Kurrent ta' Ħsara u Tagħbija Elettrodinamika

Waqt ċirkwit qasir, kondutturi li jmissu magħhom jesperjenzaw forzi elettromanjetiċi attraenti jew repulsivi skont id-direzzjoni tal-kurrent. Dawn il-forzi jittrasferixxu direttament fl-appoġġi iżolanti, il-boltijiet tal-immuntar, u l-liwjiet tar-ram.



Reviżjoni prattika tad-disinn tal-busbar għandha għalhekk teżamina l-katina kollha tat-tagħbija:

Konduttur tar-ram → punt ta 'konnessjoni → qfil → appoġġ iżolanti → struttura tal-kabinett/substation

Jekk is-sistema ta 'appoġġ hija flessibbli wisq, ir-ram jista' jiċċaqlaq biżżejjed biex inaqqas it-tneħħija ta 'l-insulazzjoni. Jekk il-busbar tkun ristretta b'mod riġidu mingħajr eżenzjoni xierqa mill-istress, l-espansjoni termali tista 'tittrasferixxi forza eċċessiva fil-punti ta' konnessjoni.



Għal assemblaġġi ta'-kurrent għoli, il-karatteristiċi dimensjonali li ġejjin għandhom jiġu kkontrollati:



Parametru	Eżempju ta' kontroll tal-inġinerija
Ħxuna tar-ram	Tpinġija-speċifika, tipikament kontroll tal-livell mm-
Wisa' tal-busbar	Tpinġija-speċifika
Dijametru tat-toqba	± 0.05 mm jew rekwiżit ta 'tpinġija
Pitch toqba	±0.05–0.10 mm skond l-assemblaġġ
Angolu tal-liwja	± 1 grad jew rekwiżit ta 'tpinġija
Flatness	Tpinġija-speċifika
Għoli tal-burr	Ikkontrollat ​​wara l-ittimbrar
Ħxuna tal-kisi	Speċifikazzjoni-dipendenti
Reżistenza konġunta	Valur ta' aċċettazzjoni speċifiku tal-proġett-



Il-valuri t'hawn fuq huma eżempji ta' produzzjoni-kontroll aktar milli limiti ta' aċċettazzjoni ferrovjarja universali. L-ispeċifikazzjoni finali għandha ssegwi l-kalkolu tas-sistema ta' trazzjoni-u t-tfassil tal-klijent.





L-għażla tal-materjal għandha ssegwi l-funzjoni elettrika u mekkanika ta 'kull komponent.



Proprjetà	C1100 Ram Pur	C2680 Ram
Konduttività elettrika	Għoli; komunement speċifikati sa 100% IACS	Sinifikament aktar baxx mir-ram pur
Vantaġġ primarju	Ġarr tal-kurrent u konduzzjoni termali	Saħħa mekkanika u formabilità
Rwol tipiku tal-busbar	Konduttur tal-qawwa prinċipali	Ħardwer / komponent awżiljarju ffurmat
Tisħin tar-reżistenza	T'isfel għal cross-ekwivalenti	Ogħla
Imġieba tal-ittimbrar	Jeħtieġ kontroll tal-proċess għal sezzjonijiet ħoxnin	Ġeneralment favorevoli
Distribuzzjoni għolja-kurrent	Ippreferut fejn tiddomina reżistenza baxxa	Normalment mhux l-ewwel għażla
Trattament tal-wiċċ	Landa/nikil/fidda skond l-interface	Landa/nikil/finitura speċifikata oħra



Busbar C1100 jista 'jiġi ttimbrat mekkanikament, bil-magni CNC, mgħawweġ, imtaqqab jew ipproċessat bil-lejżer. Għal produzzjoni ta'-volum għoli, ittimbrar progressiv u formazzjoni awtomatizzata jistgħu jnaqqsu l-varjazzjoni dimensjonali meta l-ġeometrija tkun adattata għal proċess ibbażat fuq die-.



Ittimbrar Progressiv u Spezzjoni CMM f'±0.01 mm

Il-busbars kumplessi ta' l-ert u ta'-distribuzzjoni ta' l-enerġija jistgħu jikkombinaw:

Toqob tat-titqib.
Talji u slots.
Liwjiet iffurmati.
Karatteristiċi intaljati.
Ikkuntattja s-swaba’.
Referenzi tal-immuntar.
Żoni ta'-trattament tal-wiċċ.



Għal ġeometriji ripetittivi, l-ittimbrar progressiv tad-die jista 'jintegra operazzjonijiet ta' titqib u formazzjoni. Il-karatteristiċi kritiċi għandhom imbagħad jiġu vverifikati bl-użu ta' spezzjoni CMM jew gauges apposta.



Tolleranza ta' ±0.01 mm għandha tiġi speċifikata biss fejn l-interface funzjonali teħtieġha. L-applikazzjoni ta' tolleranzi ultra-issikkati għal kull karatteristika żżid l-ispiża tal-għodda mingħajr ma neċessarjament ittejjeb il-prestazzjoni elettrika.



Il-pjan ta’ spezzjoni għandu jikklassifika d-dimensjonijiet fi:

Dimensjonijiet CTQ - li jaffettwaw direttament l-assemblaġġ elettriku jew mekkaniku.
Dimensjonijiet ta' l-interface - tgħammir ma' terminals, iżolaturi, jew qfieli.
Dimensjonijiet ta' referenza - li jikkontrollaw l-assemblaġġ downstream.
Dimensjonijiet mhux-funzjonali - ikkontrollati għat-tpinġija iżda li ma jeħtieġux preċiżjoni eċċessiva.

Dan l-approċċ jallinja l-ispezzjoni tal-manifattura mar-riskju attwali tal-assemblaġġ.





Għal applikazzjonijiet ferrovjarji, l-għażla ta 'insulazzjoni ma tistax tiġi sseparata mill-prestazzjoni tan-nar. Il-lista attwali tal-BSI tidentifika BS EN 45545-2:2020+A1:2023 bħala r-rilaxx attwali għar-rekwiżiti tal-imġiba tan-nar ta' materjali u komponenti użati fuq vetturi ferrovjarji. L-istandard jistabbilixxi rekwiżiti ta' reazzjoni-għal nar skont il-livelli ta' periklu applikabbli u s-settijiet ta' rekwiżiti.



Għal kabinetti elettriċi, tagħmir ta' trazzjoni u assemblaġġi tal-busbar iżolati, l-ispeċifikazzjoni tista' tgħaqqad:

Insulazzjoni-ritardant tal-fjammi.
Prestazzjoni baxxa tad-duħħan.
Rekwiżiti ta' materjal ħieles-aloġenu fejn speċifikat.
Saħħa dielettrika.
Distanza ta' creepage.
Distanza ta' clearance.
Reżistenza għat-temperatura.
Reżistenza għat-traċċar.
Żamma mekkanika.

Il-frażi "-ħieles mill-aloġenu" m'għandhiex tiġi ttrattata bħala ekwivalenti għall-konformità EN 45545. EN 45545-2 huwa qafas ta 'klassifikazzjoni u test, u s-sett ta' rekwiżiti applikabbli jiddependi fuq l-applikazzjoni tal-ferrovija, il-kategorija tal-vettura u l-livell ta 'periklu.



Evalwazzjoni tal-Prestazzjoni tan-Nar UL 94 V-0 u EN 45545

UL 94 V-0 u EN 45545-2 jindirizzaw oqfsa ta' konformità differenti. Materjal bi klassifikazzjoni UL 94 V-0 m'għandux jiġi rappreżentat awtomatikament bħala konformi ma' EN 45545.



Rekwiżit	UL 94 V-0	EN 45545-2
Ambitu primarju	Klassifikazzjoni tal-fjammabbiltà tal-plastik	Imġieba tan-nar tal-vetturi ferrovjarji
Applikazzjoni	Infjammabbiltà fil--materjal	Rekwiżiti ta' materjal/komponenti speċifiċi tal-ferroviji-
Evalwazzjoni tad-duħħan	Mhux ekwivalenti għall-klassifikazzjoni tal-ferrovija	Inkluż fi ħdan ir-rekwiżiti applikabbli
Tossiċità	Mhux sostitut dirett	Rilevanti għal settijiet ta' rekwiżiti applikabbli
Livell ta' periklu ferrovjarju	Mhux definit	Iddefinit permezz tal-qafas EN 45545
Użu ta' akkwist	Skrinjar tal-materjal	Speċifikazzjoni tal-konformità ferrovjarja



Għal assemblaġġ ta' busbar ta' trazzjoni, l-ispeċifikazzjoni ta' insulazzjoni għandha għalhekk tidentifika l-materjal eżatt, il-ħxuna, l-applikazzjoni, ir-rapport tat-test, u s-sett ta' rekwiżit EN 45545 applikabbli minflok ma tiddependi fuq deskrizzjoni ġenerika ta' "ritardant tal-fjammi".



Epoxy Powder Coating and >15 kV/mm Qawwa Dielettrika

Il-kisi tat-trab tal-epossi jista 'jipprovdi saff iżolanti durabbli fuq komponenti tal-metall meta l-ħxuna tal-kisi, il-preparazzjoni tal-wiċċ u l-kura huma kkontrollati.



Il-varjabbli rilevanti tal-inġinerija jinkludu:

Ħxuna tal-kisi f'µm.
Indafa tas-sottostrat.
Ħruxija tal-wiċċ.
Temperatura tal-kura.
Ħin tal-fejqan.
Adeżjoni.
Qawwa dielettrika tat-tqassim.
Kopertura tat-tarf.
Pinholes u metall espost.
Ċiklu termali fit-tul-.



A specified dielectric breakdown value such as >15 kV/mm għandhom jiġu ttrattati bħala materjal jew speċifikazzjoni tas-sistema li għandha tiġi vverifikata taħt il-metodu tat-test applikabbli. M'għandux jiġi ppreżentat bħala rekwiżit universali EN 45545.







Il--busbars imtaqqbin minn qabel inaqqsu x-xogħol ta' installazzjoni u jipprovdu postijiet ta' konnessjoni ripetibbli għal kabinetti ta' trazzjoni, switchgear DC, u assemblaġġi tad-distribuzzjoni tal-enerġija. Il-mudell tat-toqba għandu jkun iddisinjat flimkien mal-ġeometrija ta 'appoġġ iżolanti aktar milli miżjuda wara li d-disinn tal-konduttur ikun komplut.



-Ġeometrija Busbar C1100 imtaqqba minn qabel u Pożizzjoni tat-Toqba ta' ±0.05 mm

-Traction Substation Copper Bar imtaqqab minn qabel normalment jinkludi toqob tal-immuntar, toqob terminali, slots, jew aperturi tal-konnessjoni.

Ir-relazzjoni kritika hija:



Mudell ta 'toqba → pożizzjoni ta' appoġġ → pożizzjoni terminali → datum tal-għeluq

Jekk dawn l-erba 'referenzi ma jkunux ikkontrollati mill-istess sistema ta' datum, it-tolleranzi ta 'installazzjoni jistgħu jakkumulaw.

Għal assemblaġġ awtomatizzat jew semi-awtomatizzat, il-pożizzjoni tat-toqba tista' tiġi kkontrollata minn:

Die tal-ittimbrar progressiv.
Punching CNC.
Qtugħ bil-lejżer.
Makkinar CNC.
Apparat dedikat għat-tħaffir.

L-ispezzjoni CMM hija xierqa għall-verifika tal-ewwel-artiklu ta' busbars tridimensjonali kumplessi, partikolarment fejn il-liwjiet jibdlu l-pożizzjoni spazjali tat-toqob tal-immuntar.



Appoġġ iżolanti f'1500V DC u Clearance Kontrollata

L-appoġġi iżolanti jwettqu tliet funzjonijiet:

Żomm il-pożizzjoni tal-konduttur.
Jirreżistu moviment elettrodinamiku waqt ħsarat.
Żomm separazzjoni elettrika taħt kundizzjonijiet normali u anormali.



Għal assemblaġġ ta '1500V DC, it-tneħħija meħtieġa u d-distanzi ta' creepage ma jistgħux jiġu assenjati mill-vultaġġ biss. Jiddependu fuq is-sistema ta 'insulazzjoni, il-kundizzjonijiet tat-tniġġis, il-karatteristiċi tal-materjal, l-altitudni, il-kategorija ta' vultaġġ żejjed, u standards ferrovjarji/elettriku applikabbli.



It-tpinġija għandha għalhekk tiddefinixxi d-distanzi minimi meħtieġa aktar milli tippermetti lill-fornitur jagħżelhom b'mod arbitrarju.



Assemblaġġ tal-Interkonnessjoni tal-Enerġija tal-Metro B'Karatteristiċi Integrati ta 'Immuntar



Assemblea ta' Interkonnessjoni tal-Enerġija Metro tista' tgħaqqad:

C1100 busbar tar-ram.
Sezzjonijiet tal-busbar laminati.
Interfejs-plated jew nikil-.
Appoġġ iżolanti.
-toqob tal-immuntar imtaqqbin minn qabel.
Terminali imbarrati.
Sottokomponenti wweldjati bil-lejżer-.
Insulazzjoni ta 'trab epossidiku.
Marki ta' identifikazzjoni.



Għal tagħmir ferrovjarju ta'-volum għoli, l-integrazzjoni ta' dawn il-karatteristiċi f'assemblaġġ wieħed ikkontrollat ​​tista' tnaqqas in-numru ta' komponenti maħlula u ttejjeb ir-ripetibbiltà tal-installazzjoni.



Itlob Evalwazzjoni u Kwotazzjoni tad-DFM B'xejn







Għalkemm il-proġetti ferrovjarji mhumiex awtomatikament irregolati minn IATF 16949, sistema ta' kontroll tal-manifattura ta'-grad tal-karozzi tista' tipprovdi qafas utli għad-dixxiplina tal-proċess, it-traċċabilità, u l-kontroll dimensjonali meta l-fornitur jaqdi wkoll klijenti EV u industrijali.



Għal produzzjoni Rail Transit Grounding Busbar, il-pakkett ta 'kwalità jista' jinkludi:

Ċertifikat tal-materjal.
Dokumentazzjoni RoHS/REACH fejn speċifikat.
L-Ewwel Artikolu Spezzjoni.
Rapport dimensjonali CMM.
Rapport tal-ħxuna tal-kisi.
Kejl tar-reżistenza elettrika.
Kejl tal-ħxuna tal-kisi.
Test ta 'reżistenza dielettrika.
Test ta 'adeżjoni għall-kisi tat-trab.
Reġistri tal-parametri tal-welding.
Crosssection metallografika-għal ġonot iwweldjati.
Dokumentazzjoni tal-Livell 3 tal-PPAP fejn meħtieġ kuntrattwalment.

CMM ±0.01 mm Spezzjoni u Traċċabilità CTQ

Karatteristiċi kritiċi-għall--kwalità għandhom ikunu konnessi direttament mal-pjan ta' spezzjoni.



CTQ	Metodu tal-kejl	Għan ta 'kontroll tipiku
Pożizzjoni tat-toqba	CMM / sistema ottika	Allinjament tal-assemblaġġ
Ħxuna	Mikrometru/kejl tal-ħxuna	Kapaċità kurrenti u tajbin
Flatness	CMM / pjanċa tal-wiċċ	Kuntatt ta' appoġġ
Angolu tal-liwja	CMM / gauge tal-angolu	Approvazzjoni tal-kabinett
Ħxuna tal-kisi	XRF	Korrużjoni/interface ta 'kuntatt
Reżistenza tal-kuntatt	Kejl ta' erba-wajer	Telf elettriku
Ħxuna tal-kisi	Eddy-gauge tal-kurrent	Konsistenza ta 'insulazzjoni
Reżistenza dielettrika	Hi-tester tal-pot	Insulazzjoni elettrika
Penetrazzjoni tal-weldjatura	Metallografija/taqsim	Integrità konġunta



Għal konnessjonijiet ta' kurrent għoli-, spezzjoni elettrika m'għandhiex tiġi sostitwita bi spezzjoni dimensjonali. Busbar jista 'jissodisfa kull dimensjoni tat-tpinġija u xorta juri reżistenza eċċessiva tal-interface.



PPAP Livell 3 Dokumentazzjoni għall-Produzzjoni OEM

Fejn klijent jeħtieġ PPAP Livell 3, is-sottomissjoni tista' tinkludi:



Rekords tad-disinn.
Dokumentazzjoni tal-bidla fl-inġinerija.
Dijagramma tal-fluss tal-proċess.
PFMEA.
Pjan ta' kontroll.
Studji tal-MSA fejn applikabbli.
Riżultati dimensjonali.
Riżultati tat-test tal-materjal u tal-prestazzjoni.
Data tal-kapaċità tal-proċess inizjali.
Dokumentazzjoni tal-laboratorju kwalifikata.
Partijiet tal-produzzjoni tal-kampjun.
Mandat ta' Sottomissjoni ta' Parti.



Il-kontenut eżatt tas-sottomissjoni għandu jsegwi l-manwal tal-PPAP u r-rekwiżiti kuntrattwali tal-klijent.





Sekwenza ta' żvilupp prattiku għal busbars personalizzati hija:



Reviżjoni tat-tpinġija 2D/3D → Analiżi DFM → konferma tal-materjal → prototip/kampjun T1 → validazzjoni dimensjonali → ittestjar elettriku → rilaxx tal-għodda → produzzjoni pilota → PPAP → produzzjoni tal-massa



Għal busbar ittimbrat, ir-reviżjoni tad-DFM għandha tidentifika:

Raġġ tal-liwja minimu.
Direzzjoni tal-qamħ fejn applikabbli.
Burr direzzjoni.
Sekwenza tat-titqib.
Aċċess għall-għodda.
Proporzjon ta' ruttam.
Li jiffurmaw interferenza.
Rekwiżiti tal-kisi.
Post{0}}deformazzjoni tal-ipproċessar.



Għal assemblaġġi wweldjati, ir-reviżjoni għandha tidentifika wkoll l-aċċess għall-weldjatura, l-input tas-sħana, il-metodu tal-ikklampjar, il-koinċidenza tal-ġonta, il-kundizzjoni tal-wiċċ u l-metodu ta 'spezzjoni.



L-għan mhuwiex sempliċiment li tipproduċi bar tar-ram. Għandu jiġi stabbilit proċess ta' manifattura li jista' jiġi ripetut li fih il-karatteristiċi elettriċi, mekkaniċi u ta' insulazzjoni jibqgħu fi ħdan l-ispeċifikazzjoni maqbula minn kampjuni T1 permezz tal-produzzjoni tas-serje.



ISO 14001 u Manifattura Kontrollata tar-Ram

L-ipproċessar tar-ram jeħtieġ ukoll kontroll tal-użu tal-materjal, trattament kimiku, ilma mormi, proċessi ta 'kisi u skart tal-produzzjoni.



Fejn tkun meħtieġa sistema ta' ġestjoni ambjentali, ISO 14001 jista' jipprovdi l-qafas ta' ġestjoni għal dawn l-attivitajiet ta' manifattura.



Għat-timijiet tal-akkwist, id-dokumentazzjoni ambjentali għandha tkun isseparata mill-evidenza tal-prestazzjoni tal-prodott-. Iċ-ċertifikazzjoni ISO 14001 ma tipprovax hi stess il-konduttività tar-ram, is-saħħa dielettrika, jew il-klassifikazzjoni tan-nar tal-ferrovija.



Lista ta 'kontroll tal-Ispeċifikazzjoni tal-Inġinerija għal Busbars ta' Trazzjoni DC 750V/1500V

Qabel ma toħroġ ordni ta' xiri għal Busbar ta' Transitu Ferrovjarju jew Bar tar-Ram ta' Substation ta' Trazzjoni, il-pakkett ta' inġinerija għandu jiddefinixxi:



Vultaġġ tas-sistema: 750V DC / 1500V DC.
Kurrent kontinwu: A.
Kurrent prospettiv ta' short-circuit: kA RMS.
L-ogħla kurrent ta' ċirkwit-short: kA, fejn applikabbli.
Tul tal-ħsara: ms.
Grad tar-ram: C1100 / ekwivalenti speċifikat.
Konduttività: mira bħal 100% IACS, fejn applikabbli.
-Sezzjoni trasversali: wisa' × ħxuna.
Mudell tat-toqba: datum-ikkontrollat.
Ġeometrija tal-liwja: angolu u raġġ.
Trattament tal-wiċċ: landa/nikil/fidda/ram vojt.
Insulazzjoni: trab epossidiku / insulazzjoni iffurmata / sistema speċifikata oħra.
Rekwiżit dielettriku: proġett-speċifiku, bil-metodu tat-test.
Rekwiżit tan-nar: sett ta' rekwiżiti applikabbli EN 45545.
Creepage u clearance: valuri tal-proġett ikkalkulati.
Spazjar ta' appoġġ: ibbażat fuq tagħbija mekkanika ta' ċirkwit qasir-.
Spezzjoni: CMM, reżistenza elettrika, kisi u testijiet dielettriċi.
Dokumentazzjoni: FAI / PPAP Livell 3 fejn meħtieġ.
Traċċabilità: lott materjali, lott ta 'produzzjoni, u rekords ta' spezzjoni.



L-aktar speċifikazzjoni ta' akkwist affidabbli tgħaqqad kull rekwiżit ma' karatteristika li tista' titkejjel, metodu ta' spezzjoni u kriterju ta' aċċettazzjoni. Dan jipprevjeni termini bħal "konduttività għolja", "reżistenti għan-nar," jew "-duty tqil" milli jissostitwixxu l-limiti tal-inġinerija.





Liema dokumenti huma normalment meħtieġa għall-produzzjoni tal-busbar tat-trazzjoni tal-Livell 3 tal-PPAP?

PPAP Livell 3 normalment jeħtieġ rekords tad-disinn, fluss tal-proċess, PFMEA, pjan ta 'kontroll, riżultati dimensjonali, rekords tat-test tal-materjal/prestazzjoni, MSA fejn applikabbli, partijiet tal-kampjuni, u PSW. Ir-rekwiżiti speċifiċi tal-PPAP-klijent jieħdu preċedenza.



Kemm idum prototip T1 għal busbar tar-ram custom C1100?

Iż-żmien T1 jiddependi fuq il-ġeometrija, ir-rekwiżiti tal-għodda, u t-trattament tal-wiċċ. Prototipi sempliċi tal-laser-qatgħa jew CNC jistgħu jiġu prodotti mingħajr die progressiv, filwaqt li busbars kumplessi stampati jeħtieġu żvilupp ta 'għodda qabel ma jkunu disponibbli partijiet rappreżentattivi T1.



Kif inhibusbar tar-ramħxuna tal-kisi verifikata matul il-produzzjoni?

Il-ħxuna tal-kisi tal-landa, tan-nikil jew tal-fidda tista' tiġi ċċekkjata bl-użu ta' XRF jew metodu ieħor ta' kisi validat-ħxuna. Il-postijiet tal-kejl għandhom jinkludu żoni ta 'kuntatt funzjonali u uċuħ ta' produzzjoni rappreżentattivi, b'limiti ta 'aċċettazzjoni definiti fuq l-ispeċifikazzjoni tat-tpinġija jew tax-xiri.
